ACDC模块电源 EA50 编号：EA50

在线询价

上一个下一个

详细内容 规格参数 产品包装

产品详情

产品特性
◆国际通用全范围输入85-265VAC（110-370VDC） ◆交直流通用 ◆输出短路保护、过压保护 ◆高效率、高功率密度 ◆低功耗、绿色环保 ◆自然风冷 ◆工业级产品技术设计
产品型号
型号	输出电压 / Vo		输出电流 / Io	效率(TYP)
EA50-S05	5V		10A	79%
EA50-S12	12V		4.16A	85%
EA50-S15	15V		3.33A	86%
EA50-S24	24V		2.08A	87%
EA50-S48	48V		1.04A	88%
注：需要其他输出电压产品，请联系我司。
输入特性
输入电压范围		85-265Vac（120-370Vdc）
频率范围		47-63 Hz
交流电流（TPY）		1.1A/115VAC 0.6A/230VAC
浪涌电流（TPY）		35A冷启动
漏电流		< 2mA / 240VAC
输出特性
输出电压精度		±2%
源效应		±0.5% (typ)
负载调整率		±1% (typ)
最小负载		10%
短路保护		可长期短路，自恢复
输出过压保护		≥1.1倍

掉电保持时间		50ms(typ)/ at Vin:230VAC
一般特性
温度特性	工作温度		-25℃～+70℃
	存储温度		-40℃～+85℃
	外壳温度		+90℃ max
湿度			90%RH(max)
温漂			0.02%/℃
开关频率			132kHz(typ)
绝缘	输入--输出		3000Vac/1Min
电磁兼容静电放电射频辐射抗扰电快速瞬变脉冲群浪涌	IEC/EN 61000-4-2 6kV/8kV IEC/EN 61000-4-3 10V/m IEC/EN 61000-4-4 2kV IEC/EN 61000-4-5 1kV/2kV
*传导/辐射			EN55022, CLASS B
安全等级			CLASS Ⅰ
外壳材料			六面金属外壳
安装			PCB
MTBF			>200,000h @25℃
注：1.如未特别说明，所有规格参数均在输入为220VAC，额定负载，25℃环境温度下测量。 2.纹波和噪声测试方法：平行线测试法，输出端要并联0.1uF和10uF电容，在带宽20MHz下测量。 3.精度：包含源效应和负载调整率。 4.*表示需要增加EMC外围电路。

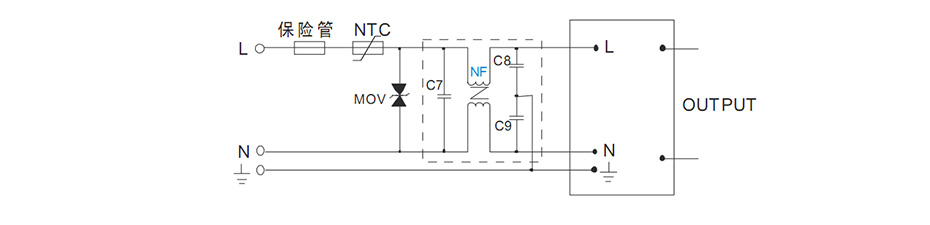

EMC推荐电路
EMC推荐电路参数： NTC 热敏电阻, 型号：5D-9。 MOV为压敏电阻，推荐型号: 471KD10，作用为在雷击浪涌时保护模块不受损坏。 C7 为 X 电容,建议0.1µF/275V；C8、C9 均为 Y 电容,建议 2200pF/400V。 NF 为共模电感,建议 10mH-30mH。

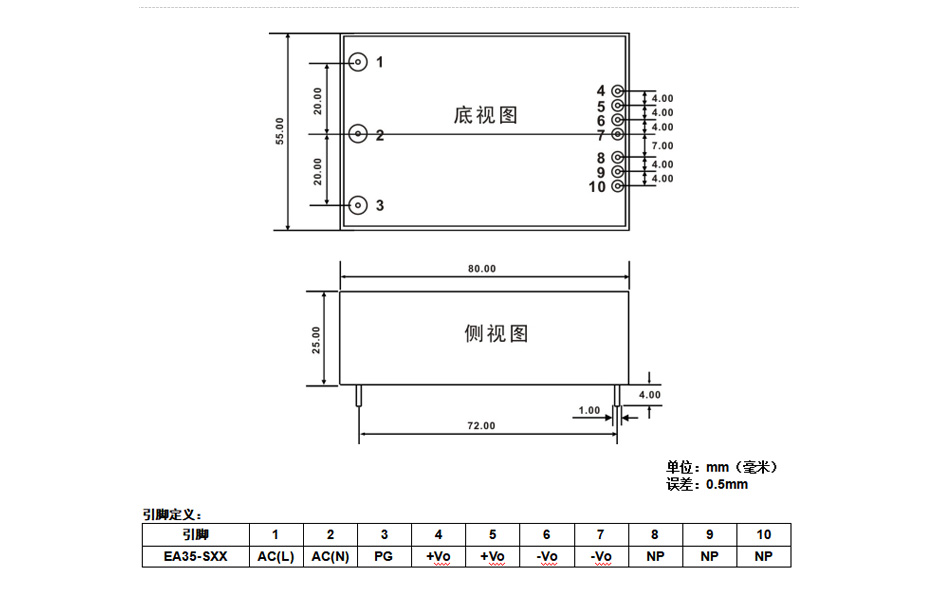

外观和尺寸
