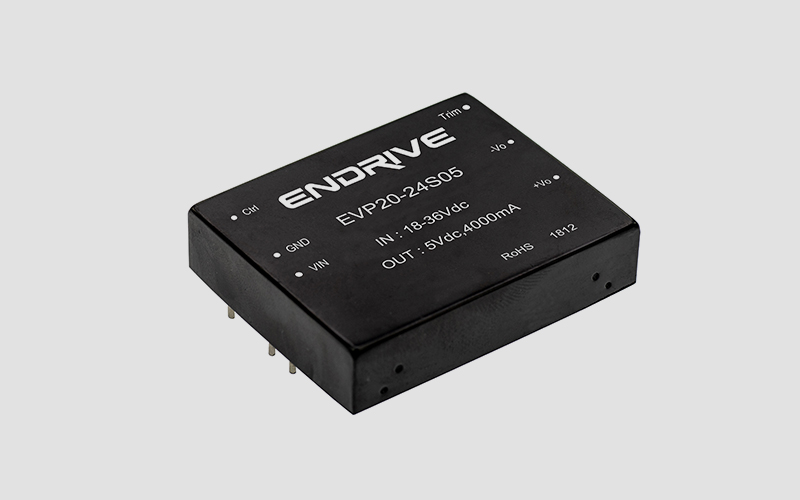

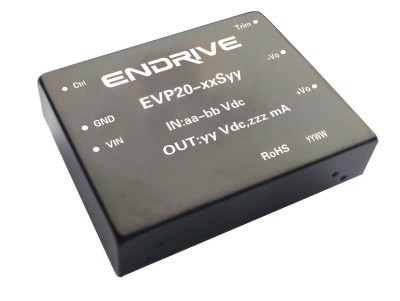

DC-DC电源模块EVP20 4.5-72 VDC 价格:

dcdc电源模块的宽输入电压范围: 2:1 ,六面金属屏蔽,DIP封装 ,隔离1500VDC ,短路保护(自恢复) ,工作温度范围:-40℃~+85℃ ,符合RoHS指令。

在线询价
详细内容 规格参数 产品包装

产品详情


dcdc模块电源特性


◆宽输入电压范围: 2:1
◆六面金属屏蔽,DIP封装
◆隔离1500VDC
◆短路保护(自恢复)
◆工作温度范围:-40℃~+85℃
◆符合RoHS指令

应用范围
无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输入范围波动大,需要电源隔离,布板空间小等设计,并实现产品功能模块化,提高产品可靠性。


dcdc模块电源型号

型号

输入电压范围

输出电压/输出电流Vo/Io

最大容性负载(uF

效率(TYP)

EVP20-12S05

9 – 18 VDC

5V / 4000mA

2000

86%

EVP20-12S12

12V / 1666mA

470

87%

EVP20-12S15

15V / 1333mA

400

89%

EVP20-24S05

18 – 36 VDC

5V / 4000mA

2000

85%

EVP20-24S12

12V / 1666mA

470

87%

EVP20-24S15

15V / 1333mA

400

89%

EVP20-48S05

36 – 72 VDC

5V / 4000mA

2000

86%

EVP20-48S12

12V / 1666mA

470

88%

EVP20-48S15

15V / 1333mA

400

90%

★EVP20-12D05

9 – 18 VDC

±5V / 2000mA

±1000

87%

★EVP20-12D12

±12V / 833mA

±220

89%

★EVP20-12D15

±15V / 666mA

±100

91%

★EVP20-24D05

18 – 36 VDC

±5V / 2000mA

±1000

87%

★EVP20-24D12

±12V / 833mA

±220

88%

★EVP20-24D15

±15V / 666mA

±100

90%

★EVP20-48D05

36 – 72 VDC

±5V / 2000mA

±1000

85%

★EVP20-48D12

±12V / 833mA

±220

97%

★EVP20-48D15

±15V / 666mA

±100

89%

注:加“★”产品研发中,如有其它规格需求,请直接联系我司0519-89886279。


输入特性

项目

测试条件

Min

Typ

Max

单位

开启电压

9-18VDC


8.5

9

VDC

18-36VDC


17.0

18.0

36-72VDC


35.0

36.0

最大输入电压*

9-18VDC



20

VDC

18-36VDC



40

36-72vdc



80

输入滤波


PI

启动时间



20


mS

CTRL

开启

3.5-40VDC 或者开路

关断

0-1.2 VDC

*输入电压需在规格范围内,超过该最大值,可能导致产品损伤或损坏。


输出特性

输出功率


3


30

W

输出电压精度

输入电压范围,100%的负载


±1

±2

%

负载调整率

标称输入,从10%到100%的负载


±0.5

±1

电压调整率

输入电压范围


±0.2

±0.5

输出过流保护


130

160

%Io

输出短路保护

可持续,自恢复

输出过压保护

110


140

%Vo

纹波&噪声

20MHz带宽,标称电压输入100%负载


75

150

mVp-p

开关频率

输入电压范围100%负载


350


KHz

温度系数

标称电压输入100%负载,-40℃~ +85℃



0.03

%Vo/℃


一般特性

存储湿度




95

%

工作温度

见产品工作温度曲线

-40


85

存储温度


-50


105

产品工作时外壳温度

标称电压输入100%负载



100

引脚耐焊接温度

焊点距离外壳边沿1.5mm,10秒



300

绝缘强度

测试时间1分钟,漏电流小于0.5mA

1500



VDC

绝缘电阻

绝缘电压500VDC

1000



冷却方式


自然空冷

外壳材料


铜镀镍

端子材质


铜芯端子

平均无故障时间

MIL-HDBK-217F@25℃

100



万小时

重量



55


注: 1.以上所列数据除特别说明外,都是在TA=25℃,湿度<75%的条件下测得;
2.纹波和噪声采用平行线测试方法。

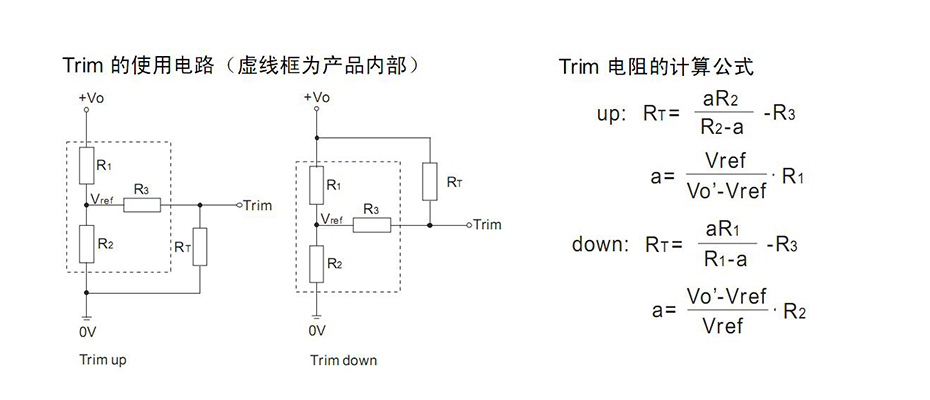

Trim的使用以及Trim电阻的计算


备注:R1、R2、R3、Vref的取值参照下表,RT为Trim电阻,a为自定义参数,无实际含义,Vo’为实际需要的上调或下调电压。


Vo

参数

3.3(VDC)

5(VDC)

12(VDC)

15(VDC)

R1(KΩ)

4.801

2.883

10.971

14.497

R2(KΩ)

2.863

2.864

2.864

2.864

R3(KΩ)

15

10

17.8

17.8

Vref(V)

1.24

2.5

2.5

2.5

dcdc模块电源特性曲线

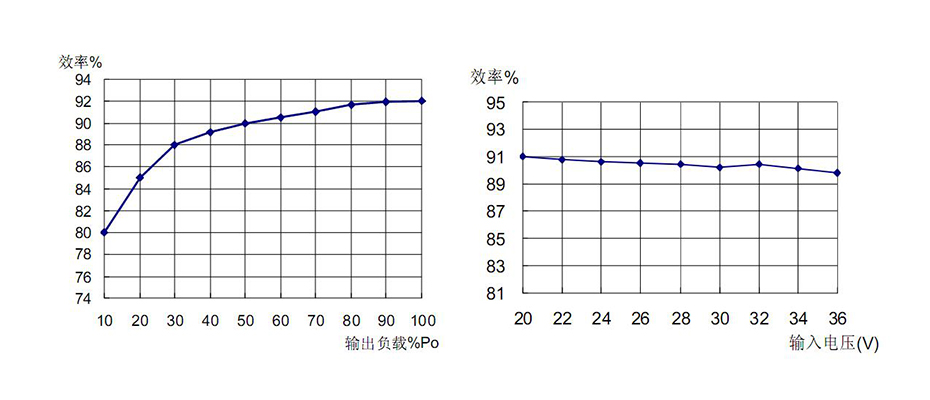

型号EVP20-24S12曲线图


图1 标称-效率与输出负载曲线 图2 满载-效率与输入电压曲线

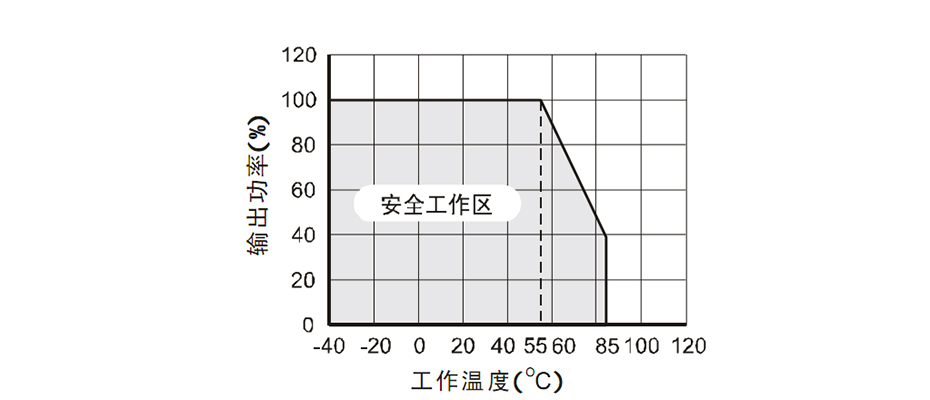

工作温度降额曲线



图3工作温度降额曲线

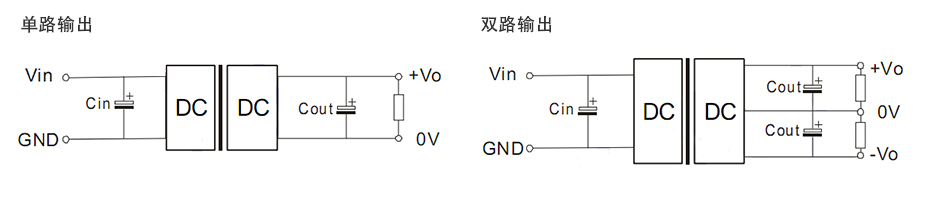

典型应用



使用注意事项:
 输入电源的要求
产品的输入端必需接一个低阻抗的电压源,如果电压源阻抗过高或者电压源与产品的输入端之间的连接线过长会造成产品不稳定。在产品的输入端(尽可能靠近产品的输入引脚)接入一个低ESR的电容,可有效解决此问题的发生。
② 降低输出纹波
若要求进一步降低输出纹波,可在输出端并联一个合适的滤波电容,电容需满足耐压要求,见下表1。需要注意的是输出端的外接电容不能选太大,否则可能会造成启动问题,具体请参考产品的最大输出容性负载要求。


输入电压(V)

输入外接容值(uF)

输出电压(V)

输出外接容值(uF)

24

100

3.3/5/6

470

48

100

12/15

220



±3.3/5

±220



±12/15

±100

表1)输入输出推荐电容值

③ 输入电流
当输入电源电压不稳定时,请确保其输出电压波动范围满足产品的输入要求;输入电源的输出电流必须足够应付该产品的瞬时启动电流Ip,一般: Ip =1.3-1.6*Iin-max。
④ 此产品不能并联使用,不支持热插拔

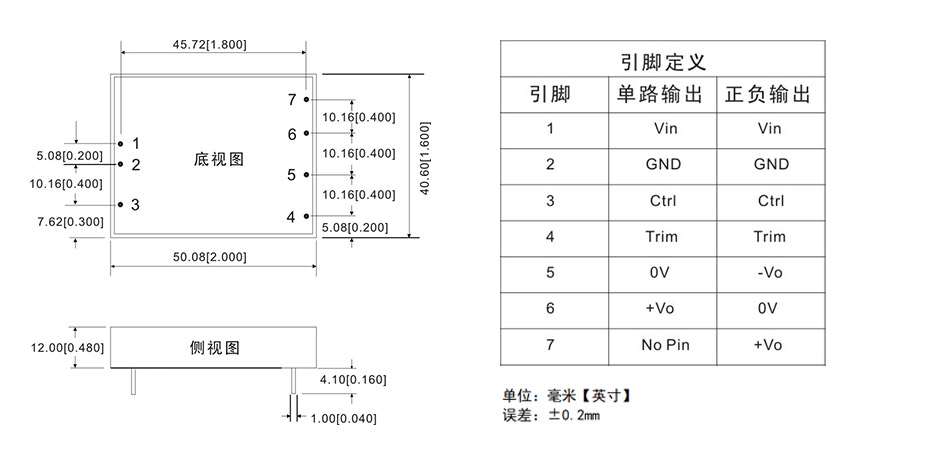

外观尺寸和引脚方式
