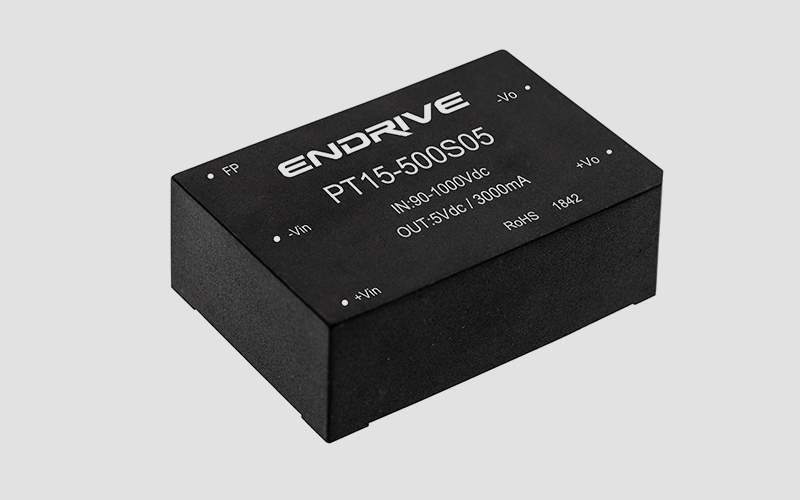

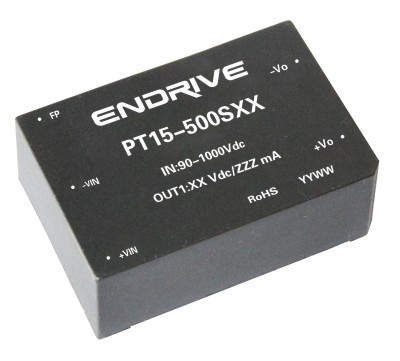

◆ 超宽压输入范围：90-1000Vdc
◆ 工作温度范围：-20-+85℃
◆ 保护功能齐全（输出短路、输出过压等）
◆ 隔离电压：4000Vdc
◆ 小型封装，高功率密度
◆ 高效率，超低待机功耗，节能环保

应用范围

高压输入电源模块主要广泛应用于光伏发电、汇流箱、风力太阳能发电等配套设备以及高压逆变器。

高压输入电源模块型号列表

产品型号

输入电压 (VDC)

输出电压（VDC）

输出电流(mA)

容性负载（uF）

效率(%, typ)

PT15-500S05

90-1000

5

150-3000

4700

84

PT15-500S12

12

62-1250

2200

86

PT15-500S24

24

31-625

1000

87

输入特性

项目

测试条件

Min

Typ

Max

单位

开启电压

85

90

VDC

MAX输入电压*

1050

待机功耗

输入电压范围

0.5

W

输入滤波

C

启动时间

500VDC标称输入

2

S

输入电流

500VDC标称输入, 额定负载

35

mA

输入电流

1000VDC高压输入, 额定负载

21

mA

输入防反接保护

内置

保险丝

1A/慢断, 内置

*使用时输入电压超过此值，会造成产品的损伤或损坏。

输出特性

输出功率

见输出功率Vs输入电压

0.75

15

W

输出电压精度

输入电压范围，100%的负载

±1

±3

%

负载调整率

标称输入，从10%到100%的负载

±0.5

±1

电压调整率

输入电压范围

±0.2

±0.5

交叉调整率

主路50%负载，辅路25-100%负载

±5

输出过流保护

130

%Io

输出短路保护

可持续，自恢复

输出过压保护

110

140

%Vo

瞬态响应偏差

25%负载阶跃变化

±2

±5

%Vo

瞬态响应时间

1

2

mS

纹波&噪声

20MHz带宽，标称电压输入100%负载

100

250

mVp-p

开关频率

调频模式

60

KHz

温度系数

主路

标称电压输入100%负载，-20℃～ +85℃

0.03

%Vo/℃

辅路

0.15

一般特性

绝缘电压

输入VS输出，输入输出VS外壳，漏电流5mA

4000

VDC

PT15-500EXXXX系列，两路输出之间

1000

绝缘电阻

500VDC测试，45-70%RH, 25℃

100

MΩ

隔离电容

2200

pF

平均无故障时间

MIL-HDBK-217F@25℃

200

KHr

热阻

器件到外壳（25℃）

5

℃/W

外壳材质

阻燃耐热塑料，符合UL94V-0

重量

120

g

安装

PCB

环境特性

工作温度

见产品工作温度降额曲线

-20

+85

℃

储存温度

-40

105

湿度

5

95

%RH

工作海拔

5-85%RH,产品无凝露和结冰现象

3000

m

工作时外壳允许温度

95

℃

引脚耐焊温度

焊点距离外壳1.5mm,10秒

300

冷却方式

自然空冷

振动

GB/T2423.10-2008

冲击

GB/T2423.5-1995

注：1.以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得；
2.输出纹波噪声参考平行线测试法。

EMC特性

传导骚扰

CISPR22/EN55022 CLASS A

需外部推荐测试电路，见图1

辐射骚扰

CISPR22/EN55022 CLASS A

静电放电

IEC/EN61000-4-2 ±4KV Perf. Ceriteria B

群脉冲抗扰度

IEC/EN61000-4-4 ±2KV Perf. Ceriteria B

需外部推荐测试电路，见图2-4

浪涌抗扰度

IEC/EN61000-4-5 ±2KV Perf. Ceriteria B

参数说明

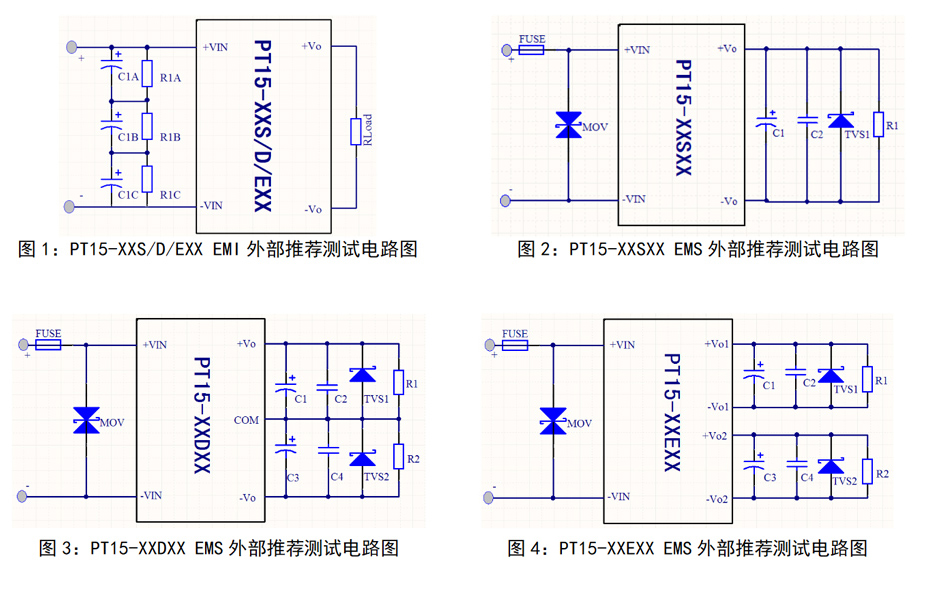

EMI/EMS推荐电路和参数说明：

1. 若需同时满足EMI和EMC特性要求， EMI和EMS推荐电路及参数可以电路叠加直接共用；

2. EMS推荐电路中C1、C3为输出滤波电容，建议选取高频低阻电解电容。

器件

分类

规格

C1A-C

47uF/450V

R1A-C

1MΩ/2W

FUSE

1A

MOV

142KD20

C2/C4

104K/50V

TVS

5V

SMCJ7.0A

12V

SMCJ15.0A

15V

SMCJ18A

24V

SMCJ33A

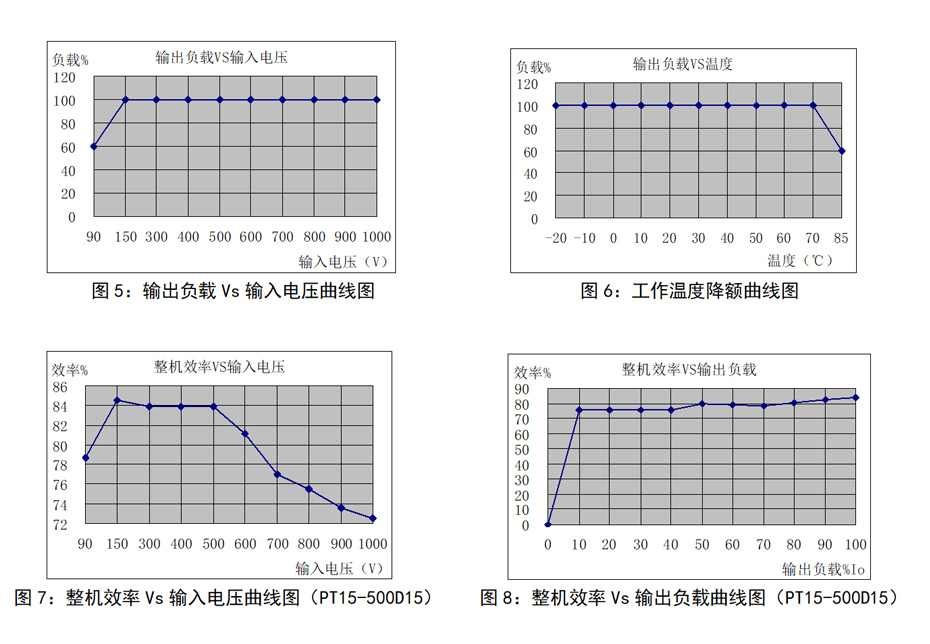

产品特性曲线

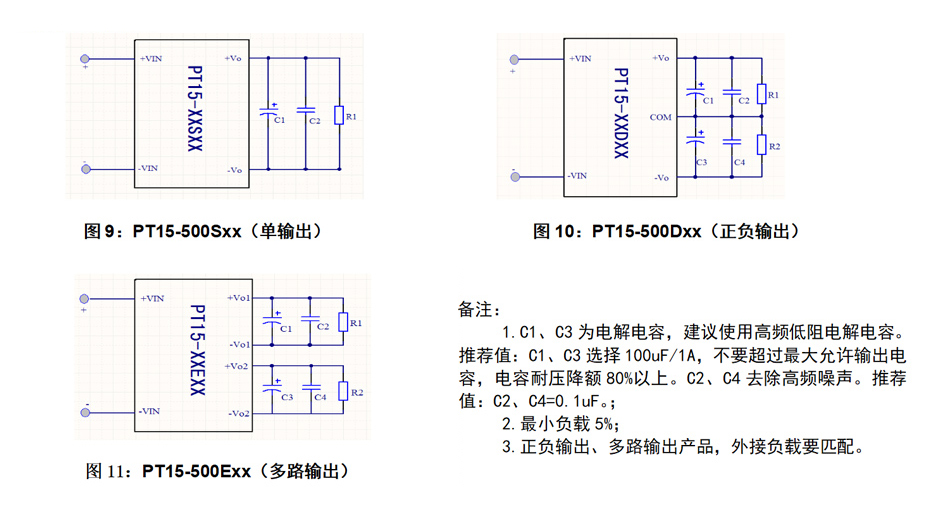

典型应用

推荐应用电路图：

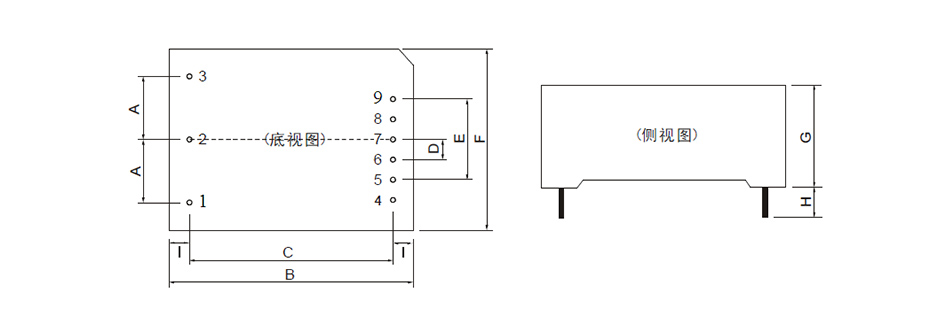

外观尺寸、引脚方式

外壳尺寸（单位：mm）

注：端子截面直径：1.0mm 端子公差：0.1mm 其他公差：±0.5mm

20.0

70.0

62.0

5.75

23.0

48

23.5

≥6.0

4.0

PT15-Sxx

NC

-Vin

+Vin

-Vo

NC

NC

NC

+Vo

PT15-Dxx

NC

-Vin

+Vin

-Vo

NC

COM

NC

+Vo

PT15-Exx

NC

-Vin

+Vin

-Vo1

+Vo1

NC

-Vo2

+Vo2

盒装10PCS 一箱 50PCS

注意事项：

1. 若产品输出负载过小，输出纹波可能增大，不会超过1V;

2. 产品开机工作后，其输出电压及转换效率会随环境温度高低不同而有升高或降低现象，直至达到稳定工作；电压和效率偏差在1%左右，均为正常现象，请放心使用；

3. 产品型号列表均为常规型号，如需要同系列的其它型号，请致电我司；

4. 该系列产品不支持并联使用，不支持热插拔；

5. 如需其它规格参数（此技术手册上未给出的），请咨询我司人员。
