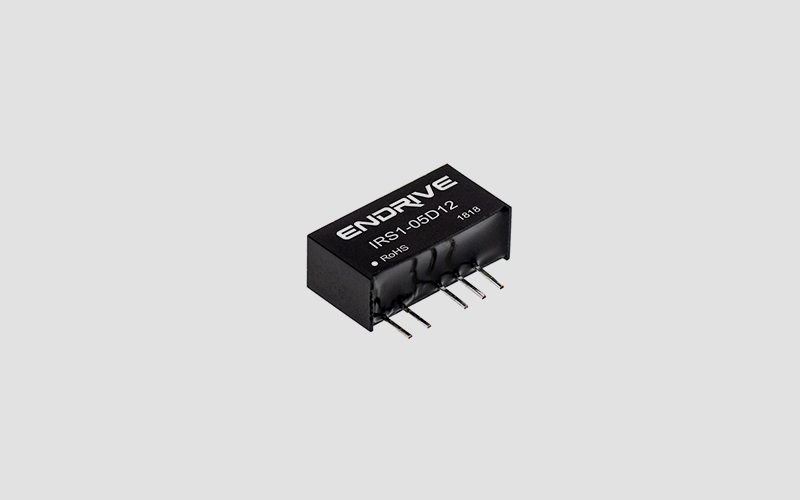

dcdc模块电源的输入电压范围：5% ， 小体积，SIP封装 ，隔离1000VDC/3000VDC（H） ， 工作温度范围：-40℃～+85℃ ，阻燃封装，满足UL94-V0要求 ，符合RoHS指令。
产品详情
dcdc模块电源特性
◆输入电压范围：5%
◆小体积，SIP封装
◆隔离1500VDC/3000VDC（H）
◆工作温度范围：-40℃～+85℃
◆阻燃封装，满足UL94-V0要求
◆符合RoHS指令
dcdc模块电源应用范围
无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。
产品型号
型号
输入电压范围
输出电压/输出电流Vo/Io
效率(TYP)
IRS1-05S05（H）
4.75 – 5.25 VDC
5V / 200mA
72%
IRS1-05S12（H）
12V / 83mA
77%
IRS1-05S15（H）
15V / 67mA
78%
IRS1-12S05（H）
11.4 – 12.6 VDC
75%
IRS1-12S12（H）
IRS1-12S15（H）
79%
IRS1-24S05（H）
22.8 – 25.2 VDC
73%
IRS1-24S12（H）
76%
IRS1-24S15（H）
产品特性
项目
测试条件
Min
Typ
Max
单位
输出电压精度
输入电压范围，100%的负载
±2
%
负载调整率
从10%到100%的负载
-1
1
电压调整率
-0.25
0.25
输出短路保护
1s
纹波&噪声
20MHz带宽，标称电压输入100%负载
100
150
mVp-p
开关频率
输入电压范围100%负载
KHz
温度漂移系数
标称电压输入100%负载，-40℃～ +85℃
±0.03
%/℃
存储湿度
95
%RH
工作温度
符合产品的安全工作区
-40
85
℃
存储温度
-55
125
工作时外壳升温
标称电压输入100%负载
15
引脚耐焊接温度
焊点距离外壳边沿1.5mm，10秒
300
绝缘强度
测试时间1分钟，漏电流小于0.5mA
1500 / 3000（H）
VDC
绝缘电阻
绝缘电压500VDC
1000
MΩ
冷却方式
自然空冷
外壳材料
阻燃耐热塑料
平均无故障时间
MIL-HDBK-217F@25℃
万小时
重量
2.1
克
注：1.以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得；
2.其它规格输入输出也可提供，详情请与我司联系。

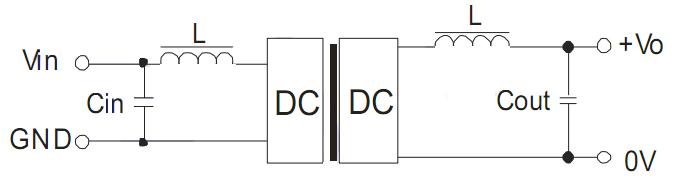

典型应用
单路输出
使用注意事项：
电感值的选取及“LC”滤波网络其自身的频率应与 DC/DC 频率错开，避免相互干扰。并选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，建议其容性负载值详见（表 1）。
推荐容性负载值（表 1）
对于实际输出功率小于 0.5W 之应用场合,建议不外接电容
②过载保护
在通常工作条件下，该产品输出电路对于过载情况无保护功能。最简单的方法是在输入端串接一个自恢复保险丝，或在电路中外加一个断路器。
③ 输入过压保护电路
对于输入过压保护的最简单的装置是在其输入端串接一个带过热保护的线性稳压器。
④ 此产品不能并联使用，不支持热插拔

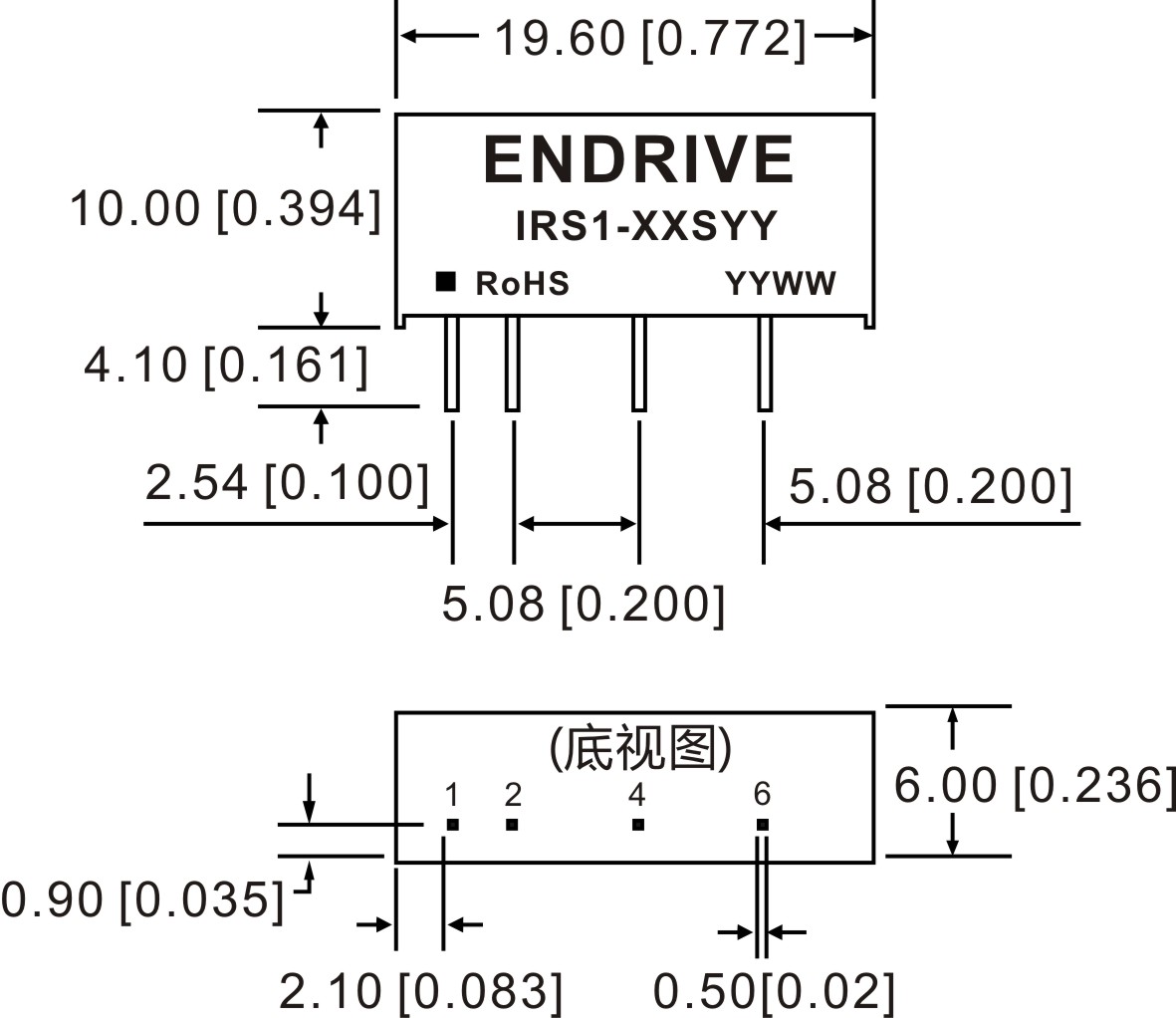

外观尺寸和引脚方式
