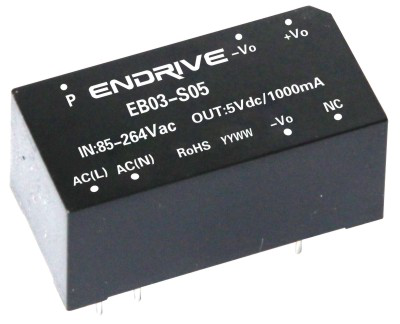

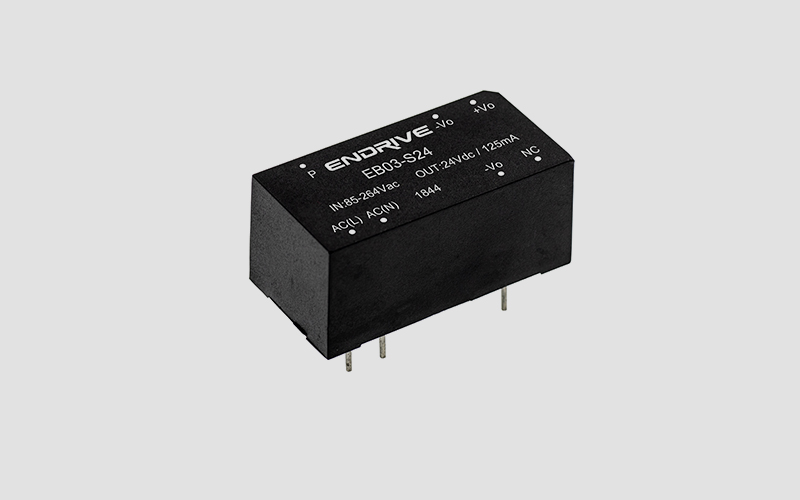

acdc模块电源特性 |
|
◆宽压输入85～264Vac（120～370VDC）
◆输出短路、过温保护功能 ◆体积小、重量轻
◆高效率、高功率密度，
◆低功耗、绿色环保
◆工业级产品技术设计 | 应用范围
无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 |
acdc模块电源型号 |
型号 | 输入电压（VAC） | 输出电压（VDC） | 输出电流（mA） |
EB03-S05 | 85～264Vac
（120～370VDC） | 5 | 600 |
EB03-S12 | 12 | 250 |
EB03-S15 | 15 | 200 |
EB03-S24 | 24 | 125 |
EB03-D05 | ±5 | 300 |
EB03-D12 | ±12 | 125 |
EB03-D15 | ±15 | 100 |
EB03-D24 | ±24 | 63 |
EB03-E0505 | 5 / 5 | 400 / 100 |
EB03-E0512 | 5 / 12 | 400 / 50 |
EB03-E0524 | 5 / 24 | 350 / 35 |
*如有其它规格型号需求，可直接联系我司。 |
acdc模块电源输入特性 |
输入电压范围 | 85～264VAC（120～370VDC） |
输入电流（Vin=110V） | 0.125 安培(TYP) |
外接保险丝★ | 1A/250V 慢断 |
输出特性 |
输出电压稳压精度 | ±2% |
源效应 | ±0.5% (typ) |
负载调整率(10%~100%) | ±1% (typ) |
最小负载 | 10% |
输出纹波+噪声（峰-峰值） | 100mV(typ) (20MHz Bandwidth) |
短路保护 | 可长期短路，自恢复 |
一般特性 |
温度特性 | 工作温度
功率降额
存储温度
外壳温度 | -40℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max |
掉电时间 |
| 40ms(typ)/ at Vin:320Vdc |
湿度 |
| 85%RH(max) |
温漂 |
| 0.02%/℃ |
开关频率 |
| 60kHz(typ) |
绝缘 | 输入--输出 | 3000VAC |
输出—输出 | 1000VDC |
漏电流 |
| 0.3mA RMS typ. 230VAC/50Hz |
电磁兼容静电放电*
射频辐射抗扰*
电快速瞬变脉冲群*
浪涌* | IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV |
传导/辐射* |
| EN55022, level A |
安全等级 |
| CLASS Ⅰ |
外壳等级 |
| UL94V-0 |
安装 |
| PCB |
平均无故障时间（MTBF） |
| >200,000h @25℃ |
注：1.以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得；
2.*表示需要外加EMC推荐电路。
3.其它规格输入输出也可提供，详情请与我司联系； |

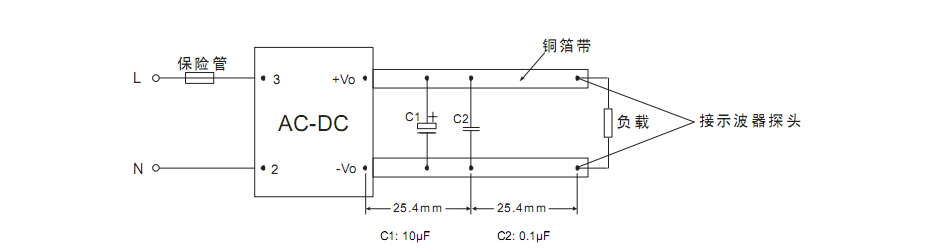

测试方法 |
|

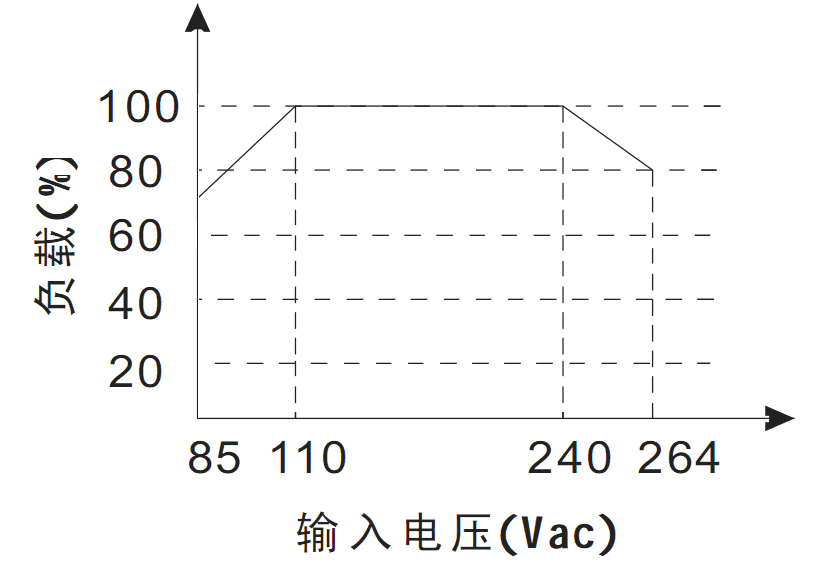

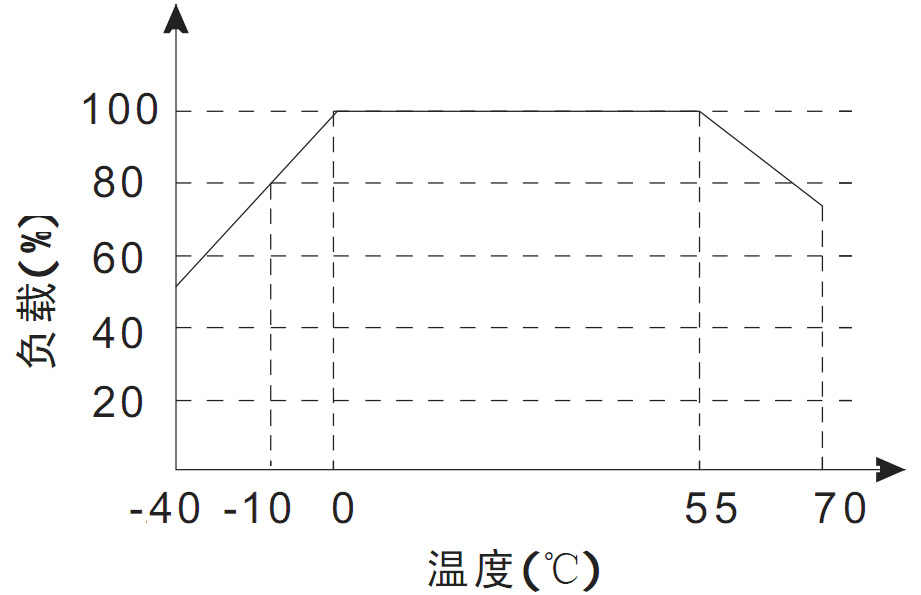

温度与负载曲线图 | 输入电压与负载曲线图 |
|
|
典型应用电路图 |

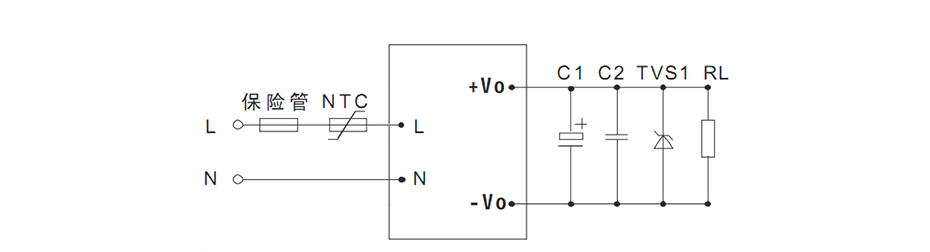

单路输出

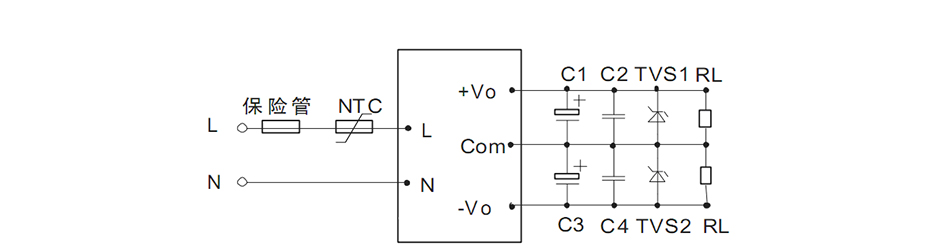

 双路输出

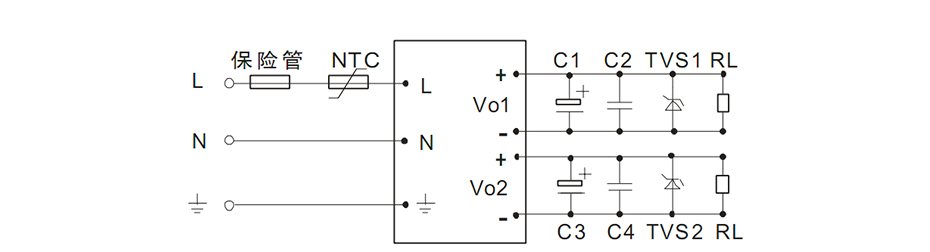

 两路输出

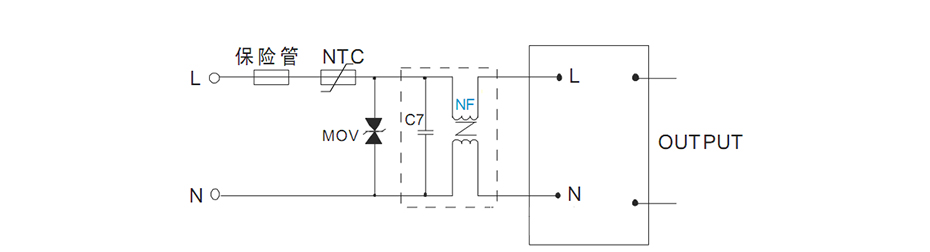

 EMC推荐电路
 备注： 输出滤波电容 C1、C3、C5 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于 80%。C2、C4、C6 去除高频噪声，建议取 0.1 F。 TVS 管为保护后级电路（在模块异常时）建议使用。 NTC 热敏电阻, 型号：5D-9。 EMC推荐电路参数：
MOV为压敏电阻，推荐型号: 471KD10，作用为在雷击浪涌时保护模块不受损坏。
C7 为 X 电容,建议0.1µF/275V；
NF 为共模电感,建议 10mH-30mH。 |

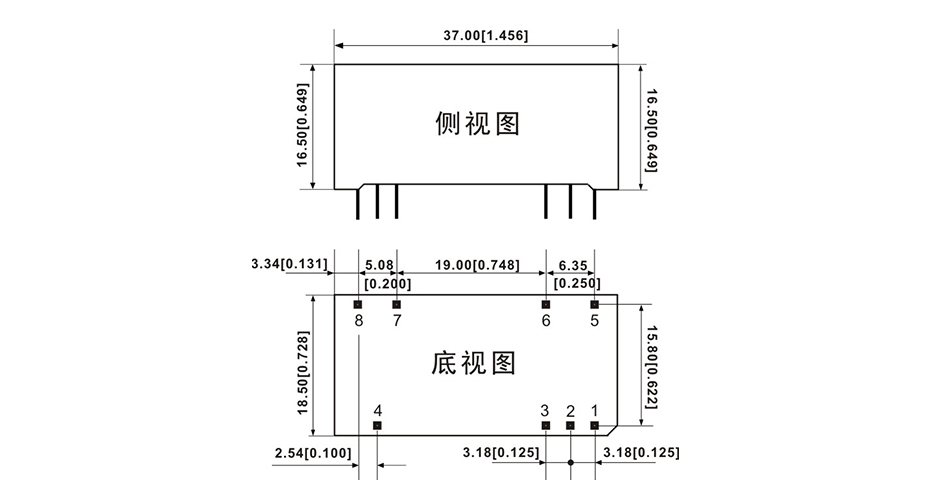

外观尺寸和引脚定义 |
单位：mm [inch] 毫米[英寸]
误差：±0.5mm 引脚定义： |
引脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
EB03-SXX | +Vo | NC | -Vo | P | NC | -Vo | AC(N) | AC(L) |
EB03-DXX | +Vo | GND | -Vo | P | NC | -Vo | AC(N) | AC(L) |
EB03-EXXYY | +Vo1 | NC | -Vo1 | P | +Vo2 | -Vo2 | AC(N) | AC(L) |
