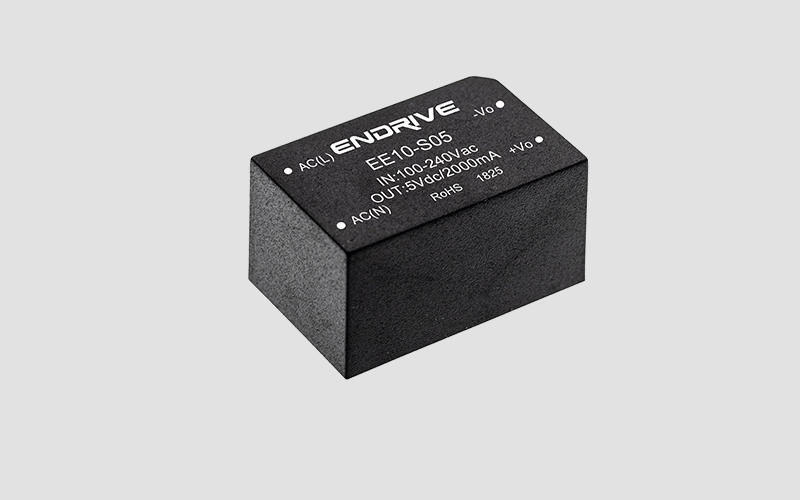

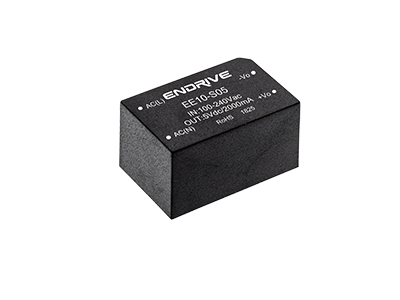

产品特性 |
|
◆超宽电压输入85～264VAC（100～370VDC）
◆工作温度 -25℃～+70℃
◆输出短路，自恢复
◆体积小、高功率密度
◆工业级产品设计 |
应用范围 |
体积小，广泛应用于物联网设备、无线通讯、智能家居、自动化控制、仪表等行业。 |
产品型号 |
型号 | 输出电压/Vo | 输出电流/Io | 效率(TYP) |
EE10-S05 | 5V | 2000mA | 77% |
EE10-S12 | 12V | 833mA | 79% |
EE10-S15 | 15V | 666mA | 80% |
EE10-S24 | 24V | 420mA | 82% |
如有其它规格型号需求，可直接联系我司。 |
输入特性 |
输入电压范围 | 85～264Vac（120～370Vdc） |
输入电流 | 110mA (TYP) @110VAc 70mA (TYP)@ 230VAc |
外接保险丝（推荐值） | 1A 慢断 |
输出特性 |
输出电压稳压精度 | ±2% |
源效应 | ±0.5% (typ) |
负载调整率(10%~100%) | ±1% (typ) |
最小负载 | 10% |
输出纹波+噪声（峰-峰值） | 100mV(TYP) (20MHz Bandwidth) |
短路保护 | 可长期短路，自恢复 |
输出过压保护 | ≥1.1倍 |
一般特性 |
温度特性 | 工作温度
功率降额
存储温度
外壳温度 | -25℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max |
掉电时间 |
| 40ms(typ)/ at Vin:320Vdc |
湿度 |
| 85%RH(max) |
温漂 |
| 0.02%/℃ |
开关频率 |
| 60KHz(typ) |
绝缘 | 输入--输出 | 3000VAC / 1Min |
漏电流 |
| 0.3mA RMS typ. 230VAC/50Hz |
*电磁兼容静电放电
*射频辐射抗扰
*电快速瞬变脉冲群
*浪涌 | IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV |
*传导/辐射 |
| EN55022, level A |
安全等级 |
| CLASS Ⅰ |
外壳等级 |
| 阻燃塑料 |
安装 |
| PCB |
MTBF |
| >200,000h @25℃ |
注：1.标注*测试项目，需增加外围EMC推荐电路；
2. 以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得。 |

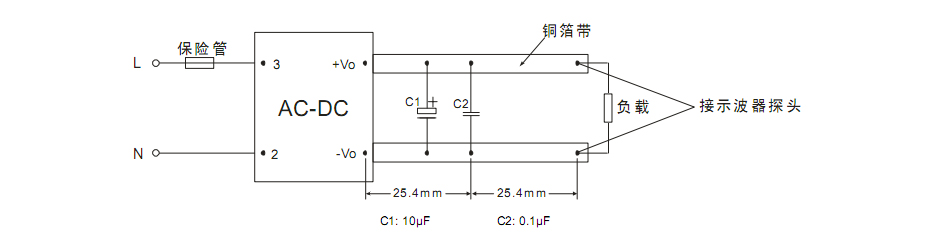

测试方法 |
|
典型应用 |

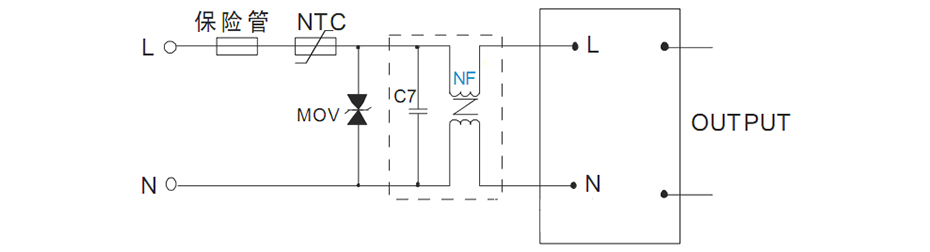

EMC推荐电路
备注： 输出滤波电容 C1为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于 80%。C2去除高频噪声，建议取 0.1 F。 NTC 热敏电阻, 型号：5D-9。 EMC推荐电路参数：
MOV为压敏电阻，推荐型号: 471KD10，作用为在雷击浪涌时保护模块不受损坏。
C7 为 X 电容,建议0.1µF/275V；
NF 为共模电感,建议 10mH-30mH。 |

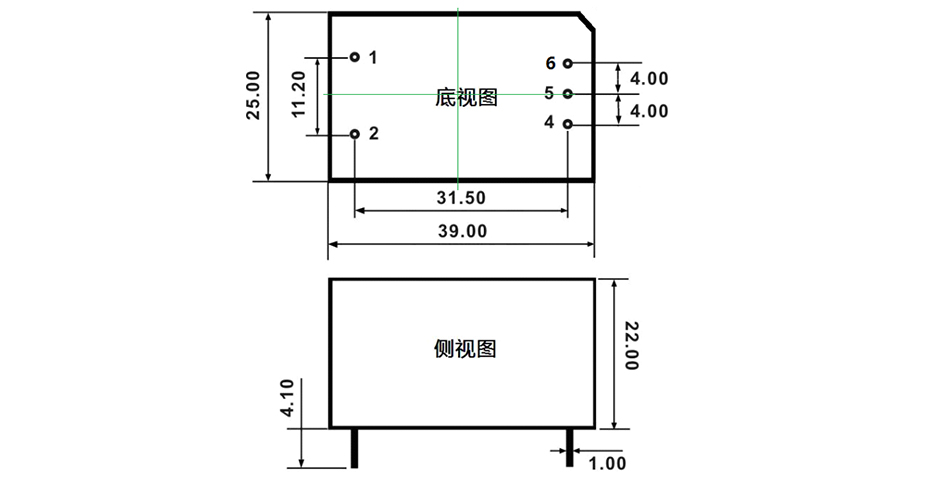

外观尺寸和引脚定义 |
单位：mm 公差：0.25mm
引脚定义： |
引脚 | 1 | 2 | 3 | 4 | 5 | 6 |
|
EE10-SXX | AC(N) | AC(L) | NP | -Vo | NP | +Vo |
|
