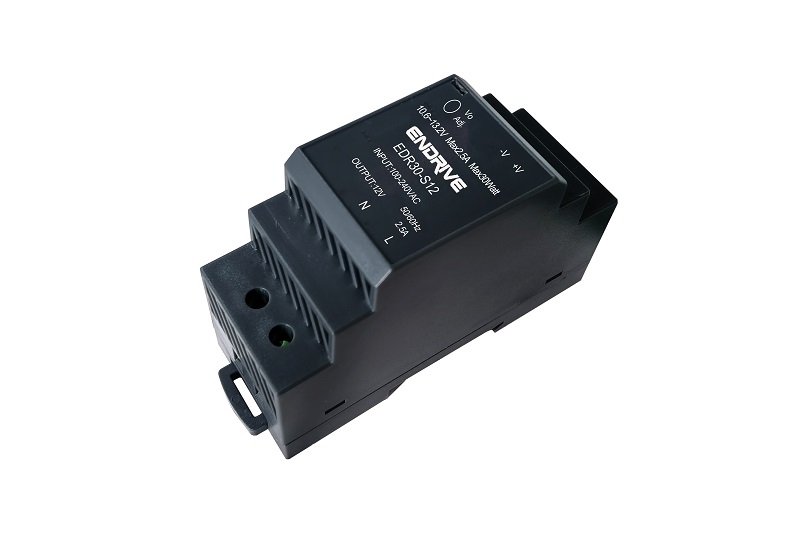

产品特性 |
|
◆超宽电压输入85～264VAC（120～370VDC） ◆工作温度：-40～+70℃ ◆导轨封装，超薄设计 ◆输出短路、过温保护功能 ◆低功耗、绿色环保 ◆3年质保 |
应用范围 |
家居控制系统、建筑自动化、工业控制系统、工厂自动化、机电设备 |
产品型号 |
型号 | 输出电压/Io | 输出电流/Io | 效率(TYP) |
EDR30-S12 | 12V | 2500mA | 80% |
EDR30-S24 | 24V | 1250mA | 81% |
*如有其它规格型号需求，可直接联系我司。 |
输入特性 |
输入电压范围 | 85～264Vac（120～370Vdc） |
频率 | 47～63Hz |
浪涌电流 | 冷启动 25.A/115VAC，45.A/230VAC |
输出特性 |
输出电压精度 | ±2% |
源效应 | ±0.5% (typ) |
负载调整率(10%~100%) | ±1% (typ) |
输出纹波+噪声（峰-峰值） | 100mV(typ) (20MHz Bandwidth) |
短路保护 | 可长期短路，自恢复 |
一般特性 |
温度特性
| 工作温度 功率降额 存储温度 外壳温度 | -40℃～+70℃ 3.75% / ℃ ， -40℃～+90℃ +90℃ max |
掉电时间 |
| 40ms(typ)/ at Vin:320Vdc |
湿度 |
| 85%RH(max) |
温漂 |
| 0.02%/℃ |
开关频率 |
| 65kHz(typ) |
绝缘 | 输入--输出 | 3000Vac/1Min |
漏电流 |
| 3mA RMS typ. 230VAC/50Hz |
*电磁兼容静电放电 *射频辐射抗扰 *电快速瞬变脉冲群 *浪涌 | IEC/EN 61000-4-2 level 3 6kV/8kV IEC/EN 61000-4-3 IEC/EN 61000-4-4 level 3 2 kV IEC/EN 61000-4-5 level 3 1kV/2kV |
*传导/辐射 |
| EN55022, level A |
安全等级 |
| CLASS Ⅰ |
外壳等级 |
| UL94V-0 |
安装 |
| 导轨接线 |
MTBF |
| >200,000h @25℃ |
外壳尺寸 | 36.5*87.5*59mm |
包装重量 | 125g |
注： 以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得。 |

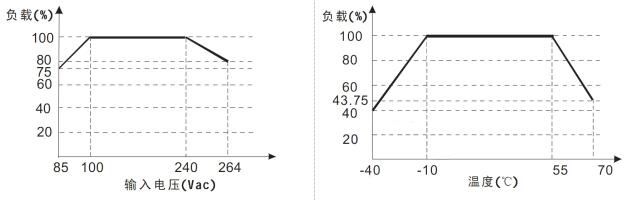

输入电压与负载关系图 | 温度与负载关系图 |
|

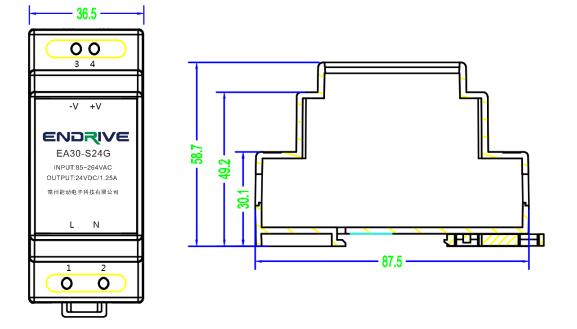

外观和尺寸 |
单位：mm 公差：±0.5mm
引脚定义引脚定义1AC(L)3-Vo2AC(N)4+Vo |
