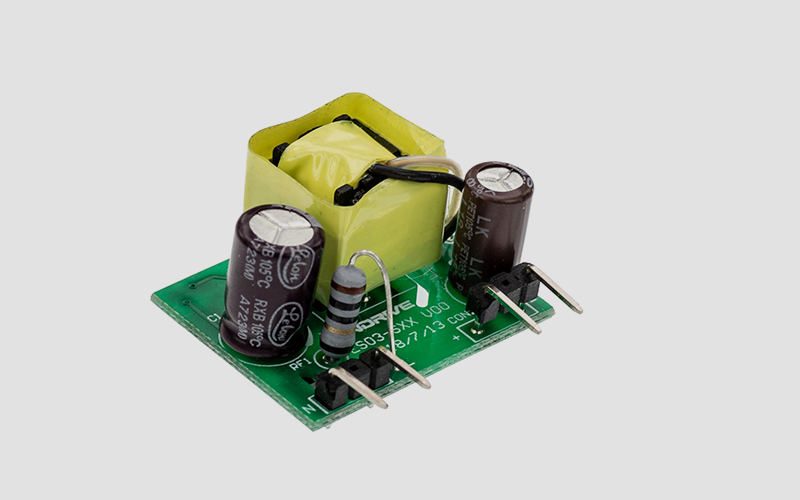

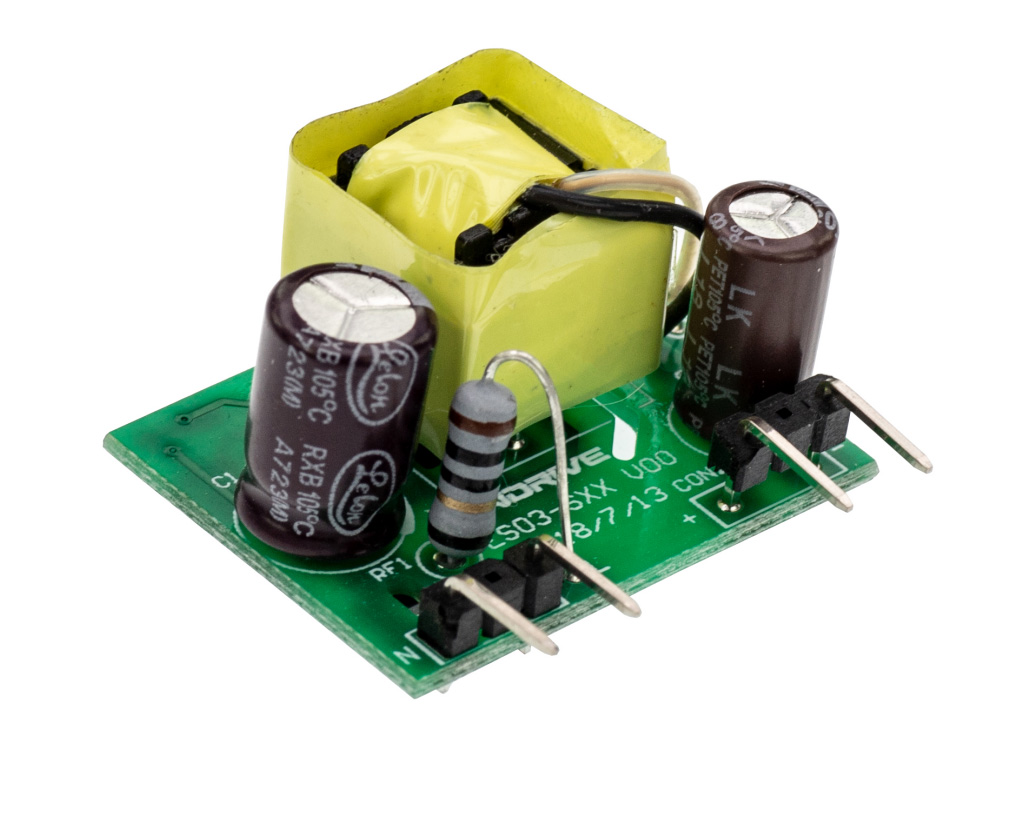

定制电源模块特性 |
|
◆宽压输入85～265VAC（120～370VDC）
◆输出短路、过温保护功能
◆体积小、重量轻
◆高效率、高功率密度
◆低功耗、绿色环保
◆工业级产品技术设计 |
应用范围 |
定制电源模块主要应用于小体积电源模块，适合于需要实现输入范围波动大，布板空间小等设计。广泛应用于无线测温、电力检测设备、工业控制仪表、智能家居等领域的电源系统。 |
定制电源模块型号 |
型号 | 输出电压（VDC） | 输出电流（mA） | 效率(TYP) |
ES03-S05 | 5 | 600 | 70% |
ES03-S12 | 12 | 250 | 72% |
ES03-S24 | 24 | 125 | 76% |
注：1.★研发中型号
2.如有其它规格型号需求，可直接联系我司。 |
输入特性 |
输入电压范围 | 85～265VAC（120～370VDC） |
输入电流（Vin=110V） | 0.125A (TYP) |
外接保险丝 | 1A/250V 慢断 |
输出特性 |
输出电压稳压精度 | ±5% （max） |
源效应 | ±1% (typ) |
负载调整率(10%~100%) | ±3% (typ) |
最小负载 | 10% |
输出纹波+噪声（峰-峰值） | 2%Vo(typ) (20MHz Bandwidth) |
短路保护 | 可长期短路，自恢复 |
|
一般特性 |
温度特性 | 工作温度
功率降额
存储温度 | -40℃～+70℃
3.75% / ℃ ，
-40℃～+90℃ |
掉电时间 |
| 40ms(typ)/ at Vin:320Vdc |
湿度 |
| 85%RH(max) |
温漂 |
| 0.02%/℃ |
开关频率 |
| 60kHz(typ) |
绝缘 | 输入--输出 | 3000VAC |
漏电流 |
| 0.3mA RMS typ. 230VAC/50Hz |
安全等级 |
| CLASS Ⅰ |
封装形式 |
| 裸板 |
安装 |
| PCB，单列直插 |
平均无故障时间（MTBF） |
| >200,000h @25℃ |
注：1.以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得；
2.采用平行线测试法测试。 |

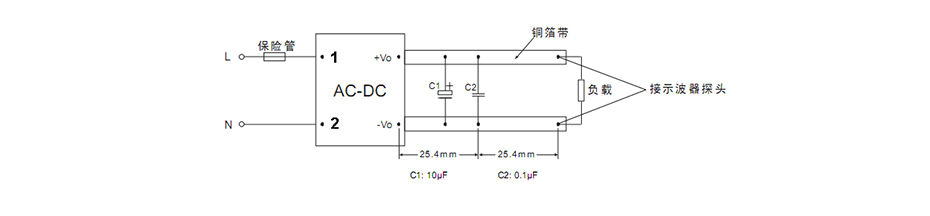

平行线测试法 |
|

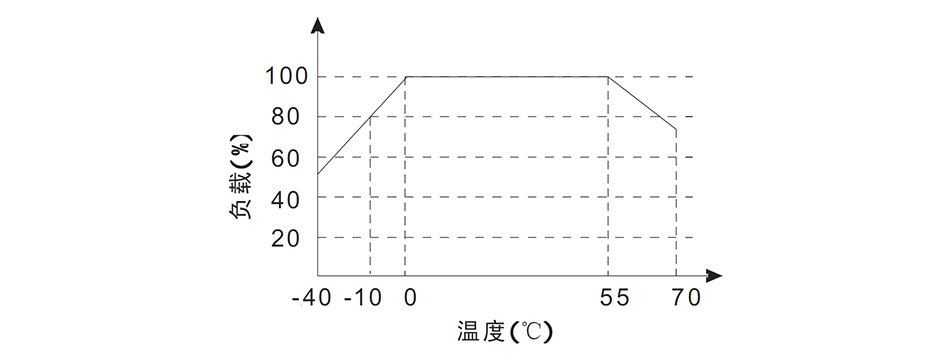

温度与负载曲线图 |
|
典型应用电路图 |

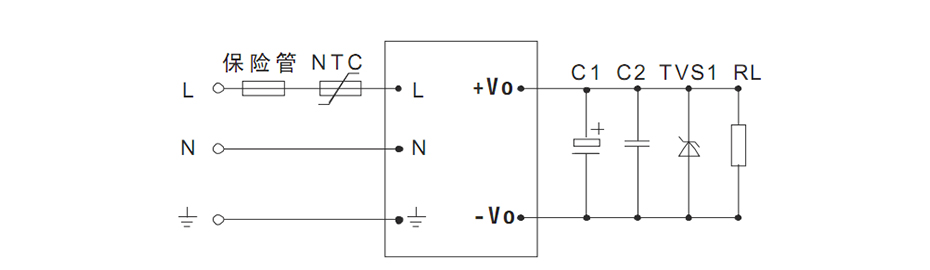

单路输出
 |

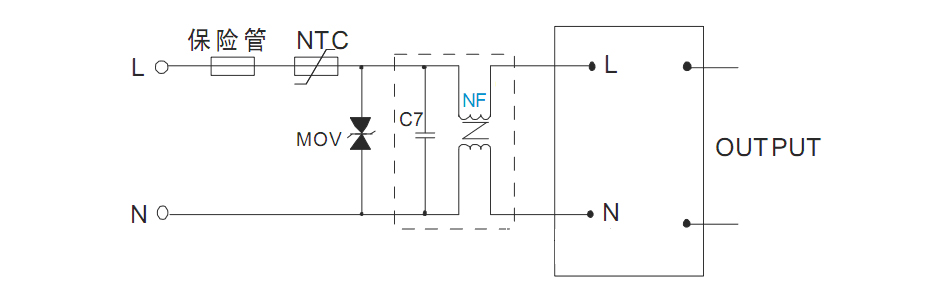

EMC推荐电路
备注： 输出滤波电容 C1 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格。电容耐压降额大于 80%。C2去除高频噪声，建议取 0.1 F。 TVS 管为保护后级电路（在模块异常时）建议使用。 NTC 热敏电阻, 型号：5D-9。 EMC推荐电路参数：
MOV为压敏电阻，推荐型号: 471KD10，作用为在雷击浪涌时保护模块不受损坏。
C7 为 X 电容,建议0.1µF/275V；
NF 为共模电感,建议 10mH-30mH。 |

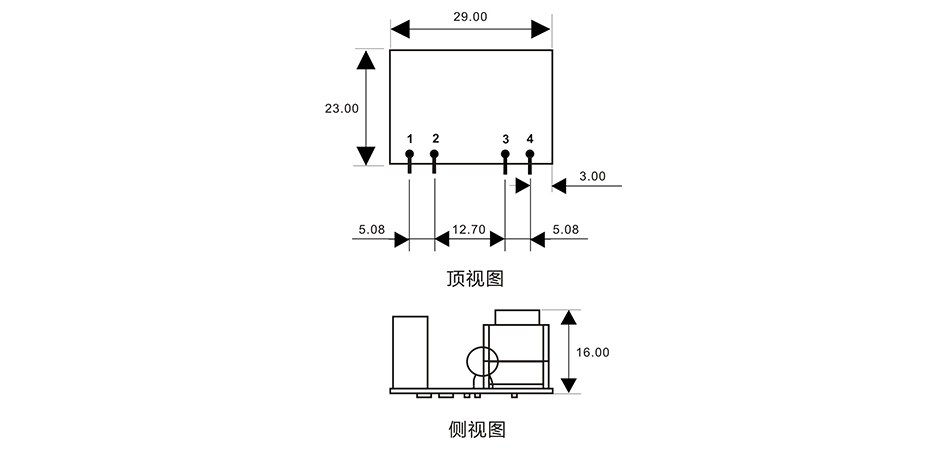

外观尺寸和引脚定义 |
单位：mm 引脚直径：0.8mm 误差：±0.5mm |
