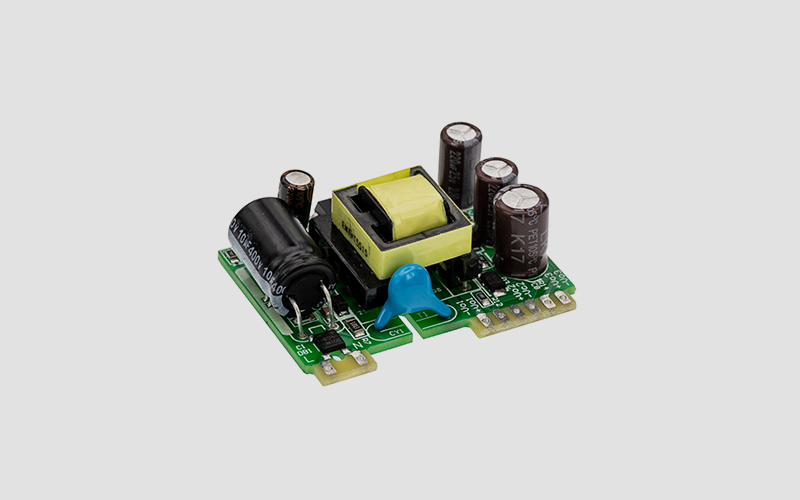

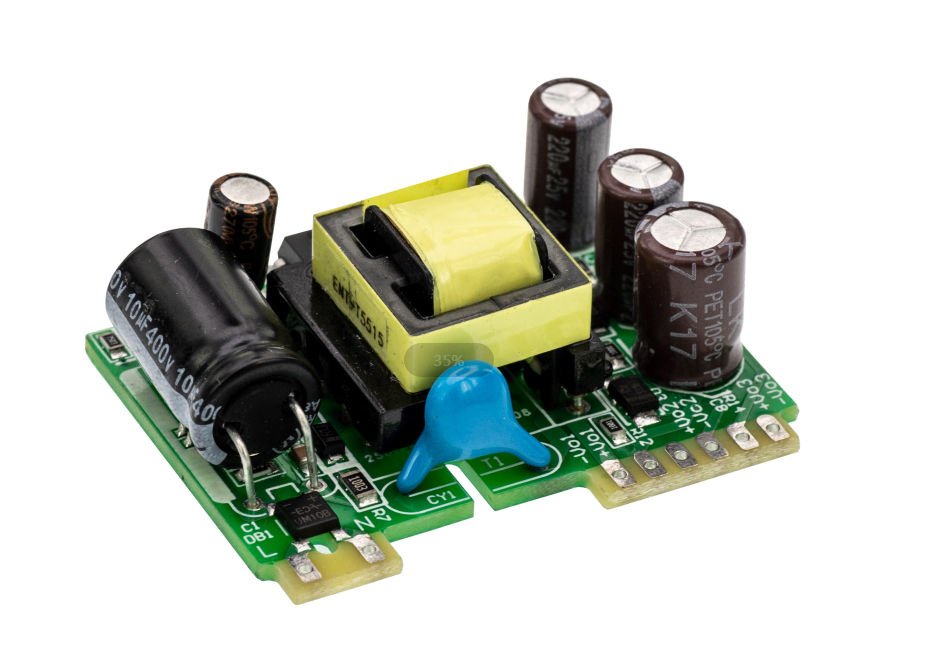

定制电源模块特性 |
|
◆超宽电压输入85-264VAC（120-370VDC）
◆工作温度-40～+70℃
◆保护功能齐全（输出短路保护等）
◆体积小、高效率、高功率密度，
◆低功耗、绿色环保
◆工业级产品设计 |
应用范围 |
定制电源模块主要应用于无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。 |
定制电源模块型号 |
型号 | 输出电压1/输出电流1
Vo1 /Io1 | 输出电压2/输出电流2
Vo2 /Io2 | 输出电压3/输出电流3
Vo3 /Io3 | 效率(TYP) |
ED05-E0505 | 5V / 900mA | 5V / 100mA | -- | 75% |
ED05-E0512 | 5V / 750mA | 12V / 100mA | -- | 78% |
ED05-T050512 | 5V / 600mA | 5V / 100mA | 15V / 100mA | 76% |
*如有其它规格型号需求，可直接联系我司。 |
输入特性 |
输入电压范围 | 85-264Vac（120-370Vdc） |
输入电流 | 110mA (TYP) @110VAc 70mA (TYP)@ 230VAc |
外接保险丝（推荐值） | 1A 慢断 |
输出特性 |
输出电压稳压精度（主路） | ±2% （MAX） |
源效应 | ±0.5% （TYP） |
负载调整率(10%~100%) | ±1% （TYP） |
输出电压稳压精度（辅路） | ±5%（MAX） |
输出纹波+噪声（峰-峰值） | 1%Vo（TYP） (20MHz Bandwidth) |
短路保护 | 可长期短路，自恢复 |
输出过压保护 | ≥1.1倍 |
一般特性 |
温度特性 | 工作温度
功率降额
存储温度
外壳温度 | -40℃～+70℃
3.75% / ℃ ，
-40℃～+105℃
+90℃ max |
掉电时间 |
| 40ms(typ)/ at Vin:320Vdc |
湿度 |
| 85%RH(max) |
温漂 |
| 0.02%/℃ |
开关频率（Switching Frequency） |
| 65kHz（TYP） |
绝缘 | 输入--输出 | 3000VAC / 1Min |
输出--输出 | 500VDC / 1Min |
漏电流 |
| 0.3mA RMS typ. 230VAC/50Hz |
*电磁兼容静电放电
*射频辐射抗扰
*电快速瞬变脉冲群
*浪涌 | IEC/EN 61000-4-2 level 3 6kV/8kV
IEC/EN 61000-4-3
IEC/EN 61000-4-4 level 3 2 kV
IEC/EN 61000-4-5 level 3 1kV/2kV |
*传导/辐射 |
| EN55022, level A |
安全等级 |
| CLASS Ⅰ |
外壳等级 |
| 阻燃塑料UL94V-0 |
安装 |
| PCB |
MTBF |
| >200,000h @25℃ |
注：1.标注*测试项目，需增加外围EMC推荐电路；
2. 以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得。 |
典型应用 |

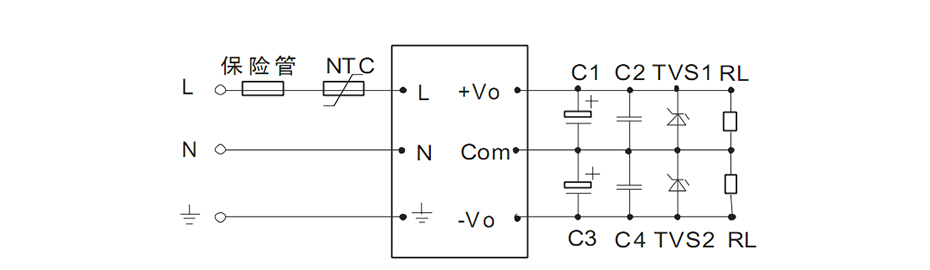

两路输出
|

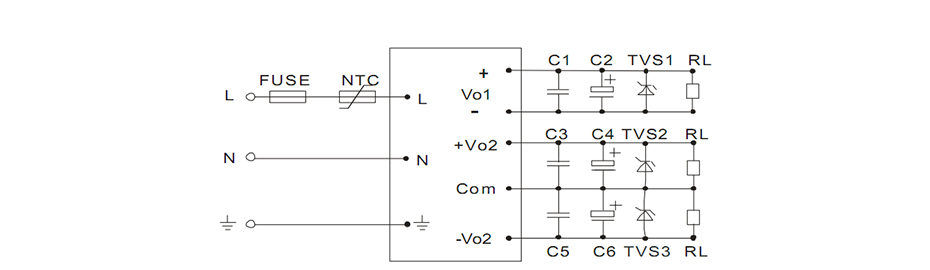

三路输出

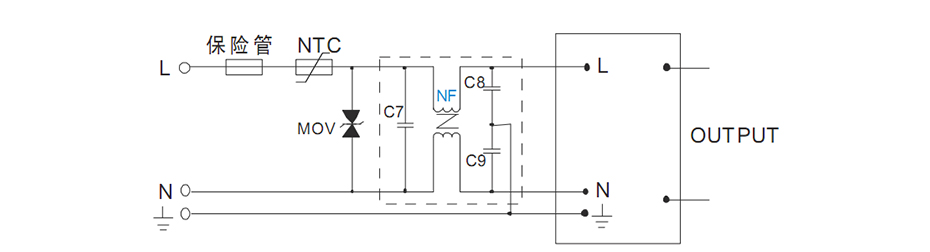

EMC推荐电路
 备注： 输出滤波电容 C1、C3、C5 为电解电容，建议使用高频低阻电解电容，容量和流过的电流请参考各厂商提供的技术规格，电容耐压降额大于 80%。C2、C4、C6 去除高频噪声，建议取 0.1uF。TVS 管为保护后级电路（在模块异常时），建议使用。 NTC 热敏电阻, 型号：5D-9。 EMC推荐电路参数：
MOV为压敏电阻，推荐型号: 14D471K，作用为在雷击浪涌时保护模块不受损坏。
C7 为 X 电容,建议0.1µF/275V；C8、C9 均为 Y 电容,建议 1000pF/400V；NF 为共模电感,建议 10mH。 |

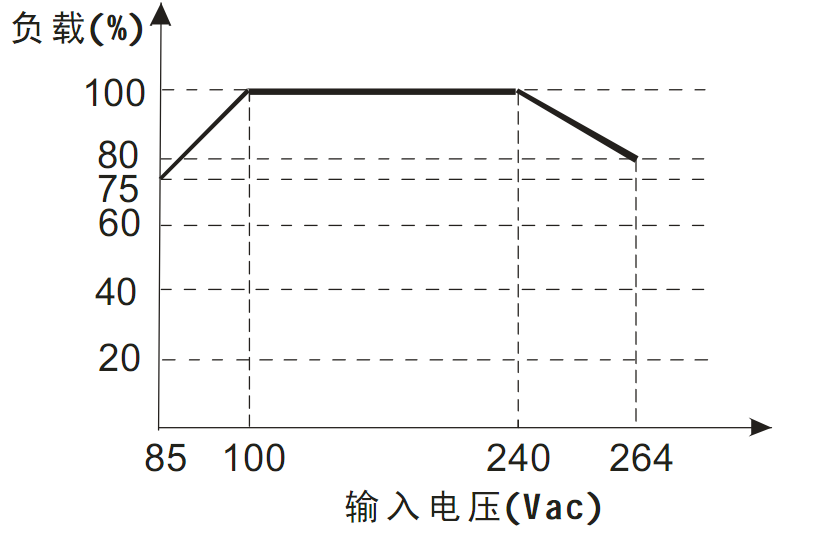

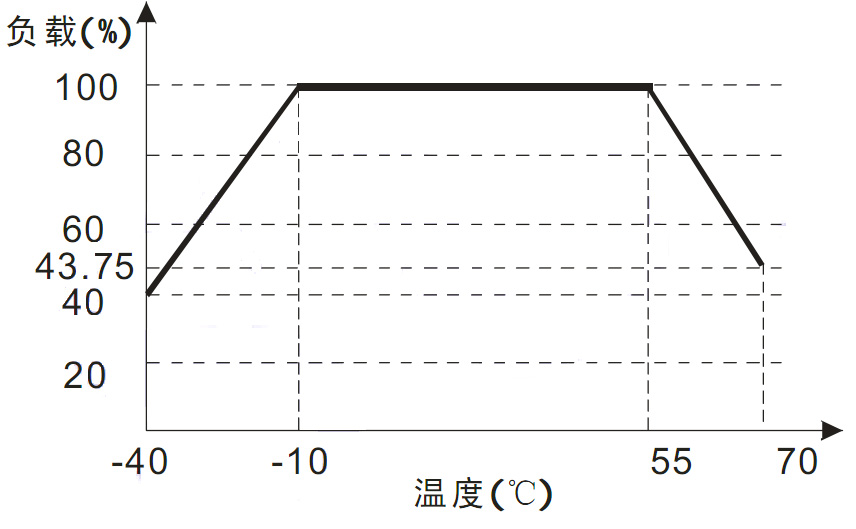

输入电压与负载关系图 | 温度与负载关系图 |
|
|

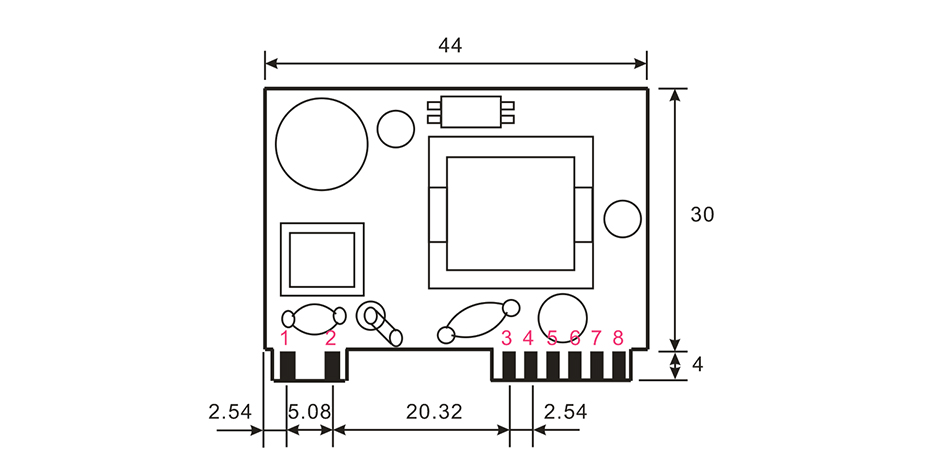

外观尺寸和引脚定义 |
产品高度20mm 单位：mm 公差：±0.2mm
|
