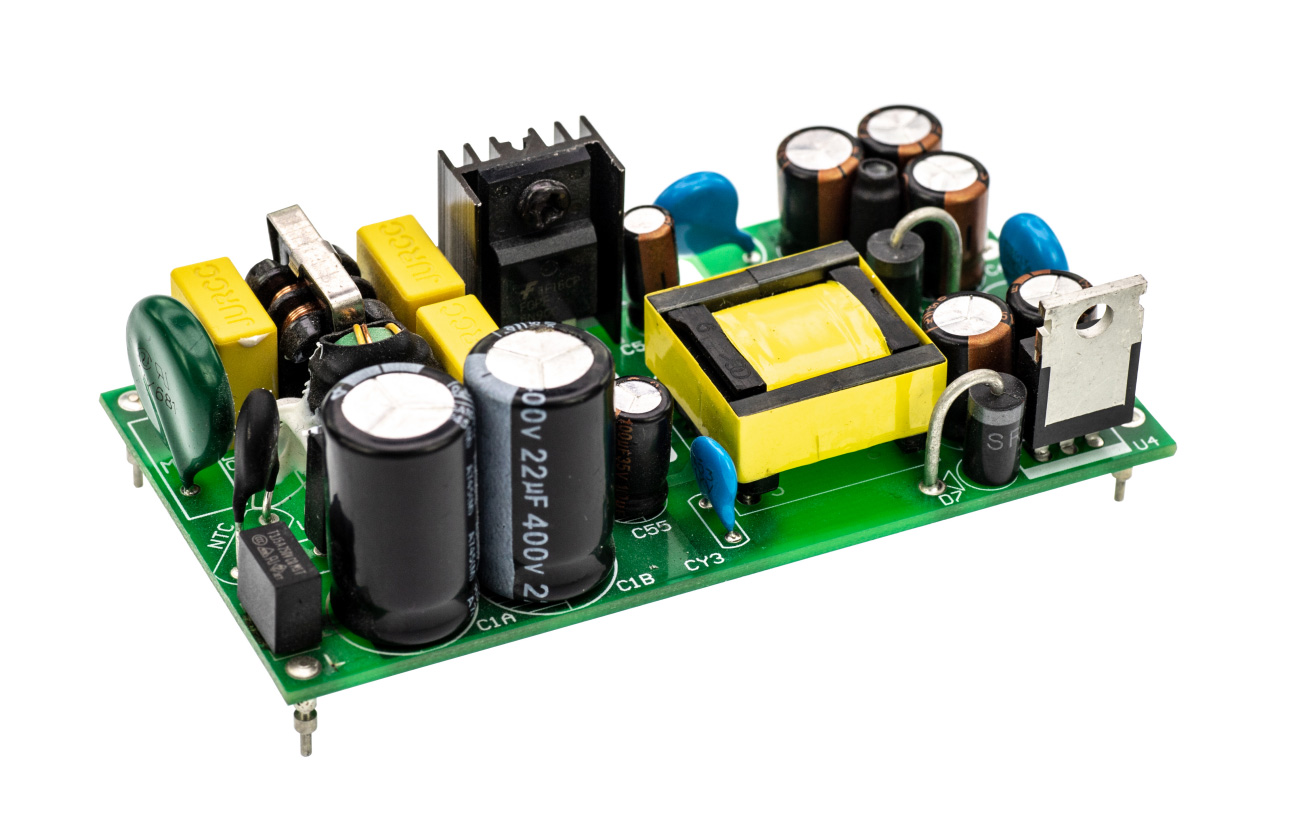

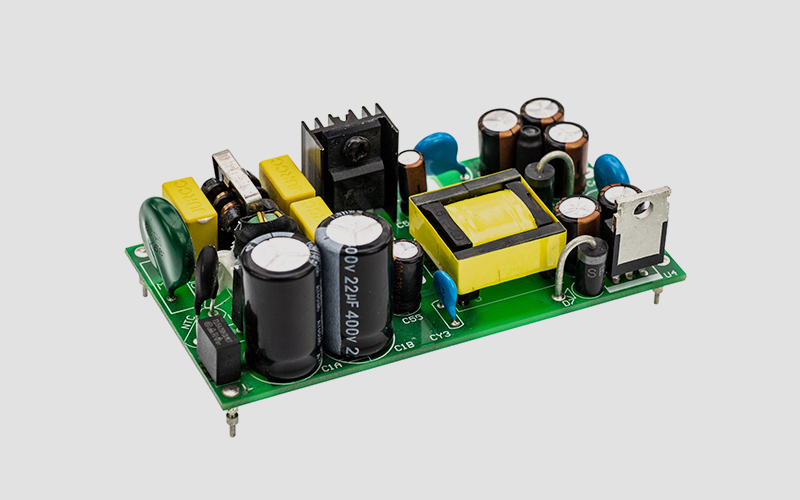

定制电源模块特点 |
|
◆ 超宽压输入范围：85-300Vac
◆ 交直流通用
◆ 工作温度范围：-25-+70℃
◆ 保护功能齐全（输入过压、输出短路）
◆ 高效率，超低待机功耗，节能环保
◆ 隔离电压：4000Vac |
应用范围 |
定制电源模块主要应用于EC10系列产品输入范围宽，多路隔离输出，隔离电压达4000Vac，抗干扰能力强，良好的电磁兼容性能，广泛应用于电力采集终端、综合保护测控装置、微机保护设备等。 |
|
定制电源模块型号列表 |
产品型号 | 输入电压 (VAC) | 输出1电压/电流 | 输出2电压/电流 | 效率(%, typ) |
EC10-E0505 | 85-300 | 5V / 1A | 5V / 0.5A | 73 |
EC10-E0512 |
| 5V / 1A | 12V / 0.3A | 75 |
EC10-E0524 |
| 5V / 1A | 24V / 0.1A | 76 |
注：加“★”产品研发中，如有其它规格需求，请直接联系我司0519-89886279。 |
|
输入特性 |
项目 | 测试条件 | Min | Typ | Max | 单位 |
工作电压 |
| 85 |
| 300 | VAC |
最大输入电压* | 短时间内正常工作，不损坏 |
|
| 420 |
|
输入频率 |
| 47 |
| 63 | Hz |
冲击电流 |
|
|
| 25 | A |
待机功耗 | 输入电压范围 |
|
| 0.5 | W |
*使用时输入电压超过此值，会造成产品的损伤或损坏。 |
输出特性 |
输出功率 | 总功率 | 1 |
| 10 | W |
输出1电压精度 | 输入电压范围，100%的负载 |
| ±1 | ±2 | % |
输出1负载调整率 | 标称输入，从10%到100%的负载 |
| ±0.5 | ±1 |
|
输出1电压调整率 | 输入电压范围 |
| ±0.2 | ±0.5 |
|
输出2电压精度 | 输入电压范围，100%的负载 |
| ±3 | ±5 |
|
输出2负载调整率 | 标称输入，从10%到100%的负载 |
| ±1 | ±2 |
|
输出2电压调整率 | 输入电压范围 |
| ±1 | ±2 |
|
输入过压保护 |
|
|
| 450 | Vac |
输出短路保护 |
| 可持续，自恢复 |
启动时间 |
|
|
| 500 | ms |
维持时间 |
|
|
| 20 |
|
纹波&噪声 | 20MHz带宽，标称电压输入100%负载 |
| 50 | 100 | mVp-p |
|
安全特性 |
绝缘电压 | 输入-输出，漏电流<5mA,60S |
| 4000 |
| VAC |
| 输出-输出，漏电流<5mA,60S |
| 4000 |
|
|
绝缘电阻 | 输入-输出，输出-输出，@500VDC | 50 |
|
| MΩ |
冲击耐压 | 无击穿跳火、无绝缘击穿现象 | 6KVdc |
|
EMC特性 |
浪涌抗扰度 | 符合GB/T 17626-2008 Class4，配合整机做 |
群脉冲抗扰度 | 符合GB/T 17626-2008 Class4，配合整机做 |
静电放电抗扰度 | 符合GB/T 17626-2008 Class4，配合整机做 |
传导辐射 | 符合GB/T 9254-2008 (CISPR 22 B) |
|
环境特性 |
工作温度 |
| -25 |
| 70 | ℃ |
储存温度 |
| -25 |
| 85 |
|
温度系数 |
|
|
| 0.02 | %/℃ |
湿度 |
| 20 |
| 90 | %RH |
工作海拔 | 20-90%RH,产品无凝露和结冰现象 |
|
| 3000 | m |
冷却方式 |
| 自然空冷 |
|
一般特性 |
平均无故障时间 | MIL-HDBK-217F@25℃ | 200 |
|
| KHr |
封装形式 |
| 裸板 |
安装方式 |
| 引线端子 |
体积大小 |
| 85×45×25（长×宽×高）mm |
|

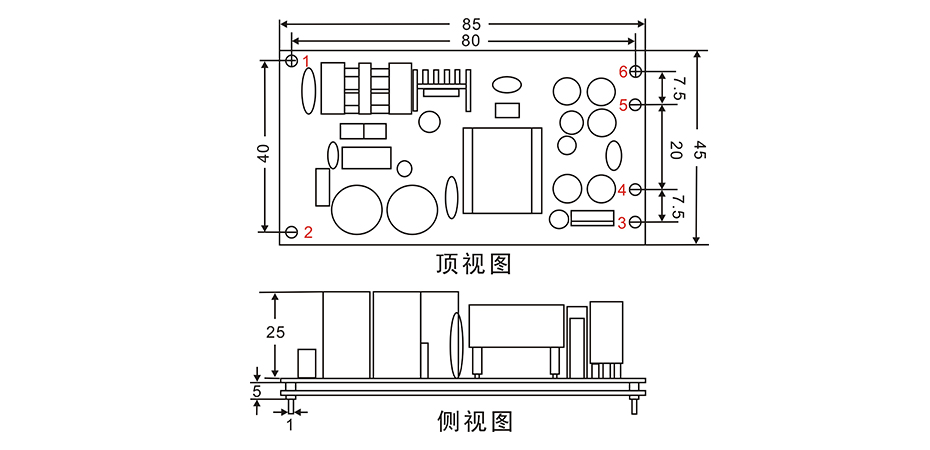

外观尺寸、引脚方式 |
单位：mm 误差：±0.2mm |
