产品特性 |
|
◆超宽电压输入85～264VDC
◆工作温度-40～+75℃
◆输出短路等
◆隔离电压高达4000VAC
◆高效率、低功耗
◆工业级产品技术设计 |
应用范围 |
电力仪表、工业控制系统、测量仪器仪表、智能化领域等电源系统。 |
产品型号 |
型号 | 输出电压Vo1 | 输出电压Vo2 | 输出电压Vo3 | 效率(TYP) |
Ef05-t050524 | 5V / 500mA | 24V / 100mA | 5V / 100mA | 71% |
*如有其它规格型号需求，可直接联系我司。 |
输入特性 |
输入电压范围 | 85～265VAC |
输入电流 | 0.08A（输入AC220V） |
外接保险丝（推荐值） | 1A 慢断 |
输出特性 |
主路Vo1输出电压精度 | ±2% |
辅路Vo2输出电压精度 | ±10% |
辅路Vo3输出电压精度 | ±10% |
主路输出纹波+噪声（峰-峰值） (20MHz Bandwidth) | 100mV(TYP) |
短路保护 | 可长期短路，自恢复 |
一般特性 |
温度特性 | 工作温度 | -40℃～+75℃ |
存储温度 | -40℃～+90℃ |
湿度 | 90%RH(MAX) |
隔离电压 | 输入-输出:>2500VAC
输入-地:>2500VAC
输出-输出:>1000VAC |
绝缘阻抗 | 输入-输出：500VDC，大于50MΩ |
安规 | 参照UL60950-1 |
电磁兼容 | 参照电力自动化标准 |
冷却方式 | 自然风冷 |
安装 | PCB |
尺寸 | 53.5*46*18mm |
注：以上所列数据除特别说明外，都是在TA=25℃,湿度<75%的条件下测得。 |

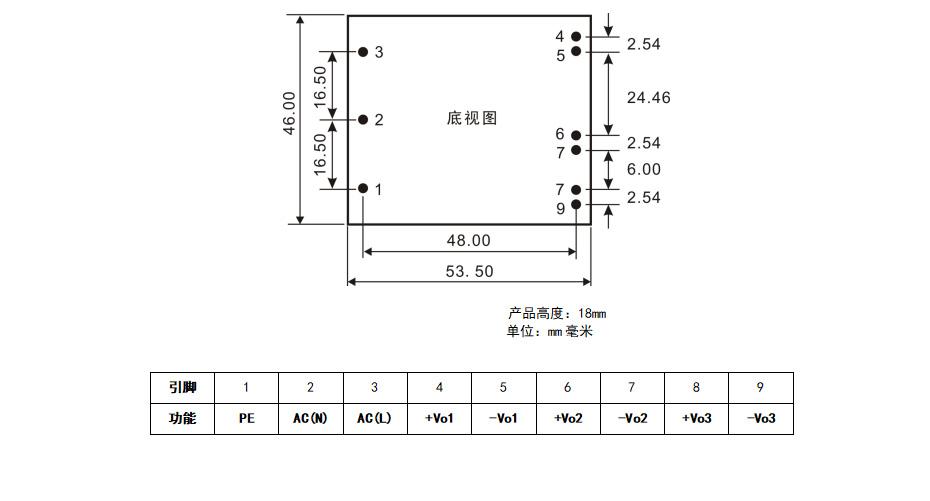

外观尺寸和引脚定义 |
|
