产品详情
产品特性
工业标准DIP封装
工作温度范围：-40℃到+ 85℃
最多可连接64个节点
单一输入电源供电
电磁辐射EMI极低
应用领域：工业通信、煤矿行业、电力监控、楼宇自动化
产品说明

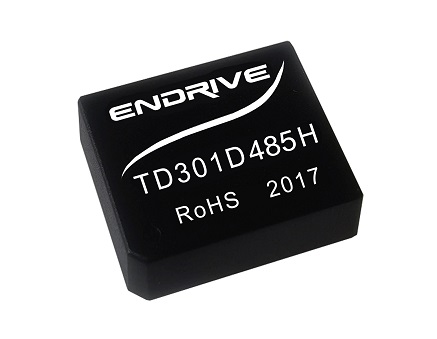

TD301D485H / TD501D485H，主要功能将是逻辑电平转换为RS-485协议的差分电平，实现信号隔离;是一款采用IC集成化技术，实现了电源隔离，信号隔离，RS-485通信和总线保护于一体的RS-485协议收发模块。产品自带定压隔离电源，可实现2500VDC 电气隔离。产品可方便地嵌入用户设备，使设备轻松实现RS-485协议网络的连接功能。
选型表
产品型号 | 电源电压范围 (VDC) | 静态电流 （mA,Typ） | 工作电流 （mA） | 传输波特率 (kbps) | 节点数 （pcs） |
TD301D485H | 3.3 （3.15~3.45） | 33 | 120 | 115.2 | 64 |
TD501D485H | 5 (4.75~5.25) | 28 | 100 | 115.2 | 64 |
极限参数
项目 | 条件 | 小值 | 标称值 | 大值 | 单位 |
输入电压范围 | TD301D485H | -0.7 | 3.3 | 5 | V dc |
TD501D485H | -0.7 | 5 | 7 |
引脚耐焊接温度 | 手工焊接@3~5秒 | -- | 370 | -- | ℃ |
波峰焊焊接@5~10秒 | -- | 265 | -- |
热拔插 | -- | 不支持 |
注：该系列模块没有输入防反接功能，严禁输入正负接反，否则会造成模块不可逆转的损坏。
输入特性
项目 | 符号 | 条件 | 小值 | 标称值 | 大值 | 单位 |
输入电压 | VCC | TD301D485H | 3.15 | 3.3 | 3.45 | VDC |
TD501D485H | 4.75 | 5 | 5.25 |
TXD逻辑电平 | 高电平 | VIH |
| 0.7VCC | -- | VCC+0.5 |
低电平 | VIL |
| 0 | -- | 0.3VCC |
RXD逻辑电平 | 高电平 | VOH | IRXD=4mA | VCC-0.4 | VCC-0.2 | -- |
低电平 | VOL | IRXD=4mA | -- | 0.2 | 0.4 |
CON控制电平 | 高电平 | VCON_H | TD301D485H | 2.3 | -- | VCC+0.5 |
TD501D485H | 3.8 | -- | VCC+0.5 |
低电平 | VCON_L |
| 0 | -- | 0.3VCC |
TXD驱动电流 | ITXD |
| 2 |
|
| mA |
CON驱动电流 | ICON |
| 5 |
|
|
RXD输出电流 | IRXD |
|
|
| 10 |
TXD上拉电阻 | RTXD |
|
| 10 |
| kΩ |
串行接口 | TD301D485H | 3.3V 标准UART接口 |
TD501D485H | 5V 标准UART接口 |
输出特性
项目 | 符号 | 条件 | 小值 | 标称值 | 大值 | 单位 |
隔离输出电源电压 | VO | 标称输入电压 | 4.95 | 5.15 | 5.35 | VDC |
隔离输出电源电流 | IO | -- | -- | 100 | mA |
差分输出电压（A-B） | VOD | 标称输入电压，差分负载为54Ω | 1.5 | -- | VO | VDC |
差分输出电流（A-B） | IOD | 28 | -- | -- | mA |
总线接口保护 |
| ESD静电保护 |
传输特性
项目 | 符号 | 条件 | 小值 | 标称值 | 大值 | 单位 |
内置上下拉电阻 |
|
| -- | 22 | -- | kΩ |
收发器输入阻抗 |
| -7V≤VCM≤+12V | 96 | -- | -- |
数据发送延时 |
|
| -- | 400 | -- | ns |
数据接收延时 |
|
| -- | 150 | -- |
收发状态延时 | TRTT, TTTR | -- | -- | 25 | -- | μs |
真值表特性
项目 | 输入 | 输出 |
发送功能 | CON | TXD | A | B |
0 | 1 | 1 | 0 |
0 | 0 | 0 | 1 |
接收功能 | CON | VA-VB | RXD |
1 | ≥-10mV | 1 |
1 | ≤-200mV | 0 |
1 | -200mV＜VA-VB＜-10mV | 不确定状态 |
通用特性
项目 | 条件 | 小值 | 标称值 | 大值 | 单位 |
电气隔离 |
| 两端隔离（输入、输出相互隔离） |
隔离电压 | 测试时间1分钟，漏电流<5mA，湿度<95% | -- | 2.5K | -- | VDC |
工作温度范围 | 输出为满载 | -40 | -- | +85 | ℃ |
存储温度 | -- | -55 | -- | +105 | ℃ |
存储湿度 | 无凝结 | -- | -- | 95 | % |
工作时外壳温升 |
| -- | 20 | -- | ℃ |
使用环境 | 周围环境存在灰尘、强烈振动、冲击以及对产品元器件有腐蚀的气体可能会对产品造成损坏 |
物理特性
项目 | 条件 |
外壳材料 | 黑色阻燃耐热塑料（UL94-V0） |
封装尺寸 | 19.50*16.50*7.10mm |
重量 | 4.0g（标称） |
冷却方式 | 自然空冷 |
EMC特性
分类 | 项目 | 参数 | 等级 |
EMS | 静电放电抗扰度 | IEC/EN 61000-4-2 Contact ±4KV/Air ±8KV（裸机） | Perf.Criteria B |
IEC/EN 61000-4-2 Contact ±8KV/Air ±15KV（推荐电路见图2/ 图3） | Perf.Criteria B |
脉冲群抗扰度 | IEC/EN 61000-4-4 ±2KV | Perf.Criteria B |
雷击浪涌抗扰度 | IEC/EN 61000-4-5 共模 ±2KV（裸机） | Perf.Criteria B |
IEC/EN 61000-4-5 差模 ±2KV，共模 ±4KV（推荐电路见图2/ 图3） | Perf.Criteria B |
传导骚扰抗扰度 | IEC/EN61000-4-6 3Vr.m.s | Perf.Criteria A |
产品特性曲线
|
|

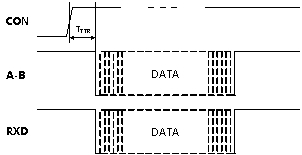

图 1. TDx01D485H模块数据发送时序图 | 图 2. TDx01D485H模块数据接收时序图 |

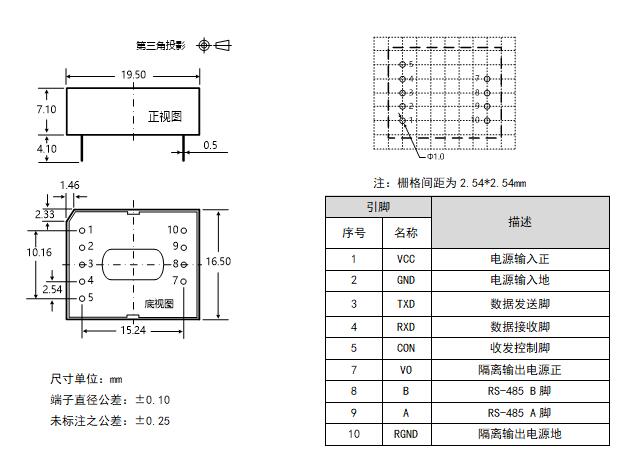

尺寸/建议印刷版图
电路设计
|
|

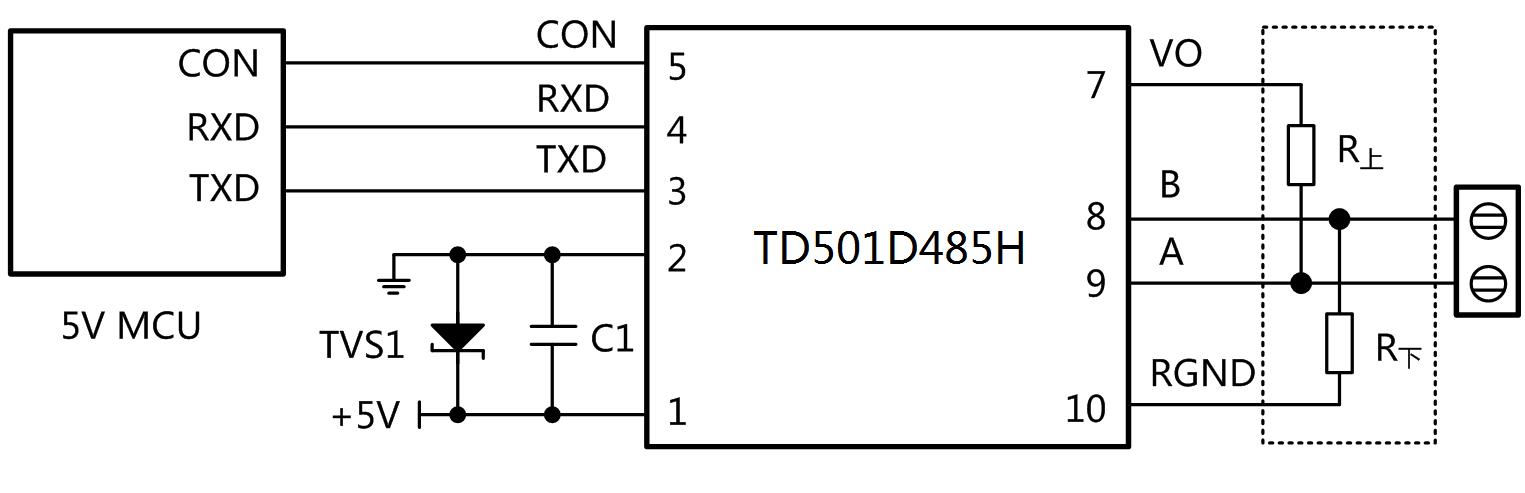

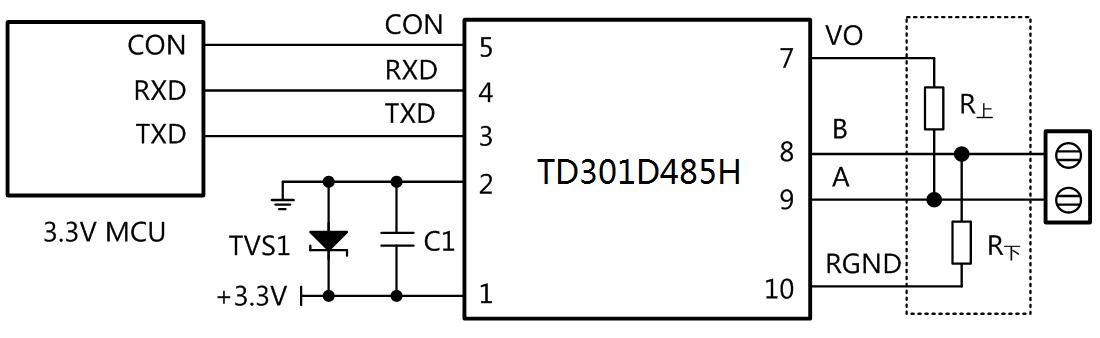

图 3.MCU 5V供电应用电路 | 图 4.MCU 3.3V供电应用电路 |
图3 所示为5V MCU 系统 UART 接口与 TD501D485H 隔离收发器模块的连接图，模块必须采用 5V 电源供电，模块的TXD、 RXD和CON脚接口匹配电平为5V，不支持3.3V系统电平。图4所示为3.3V MCU系统UART接口与TD301D485H隔离收发器模块的连接图，模块必须采用3.3V电源供电，模块的TXD、RXD和CON脚接口匹配电平为3.3V，不支持5V系统电平。
|
|
EMC典型推荐电路
由于模块内部 A/B 线自带上下拉电阻和ESD 保护器件，因此一般应用于环境良好的场合时无需再加ESD保护器件，如8.1典型应用中所示的典型连接电路图。但如果应用环境比较恶劣（如高压电力、雷击等环境），那么建议用户一定要在模块A/B线端外加 TVS 管、共模电感、防雷管、屏蔽双绞线或同一网络单点接大地等保护措施。
|

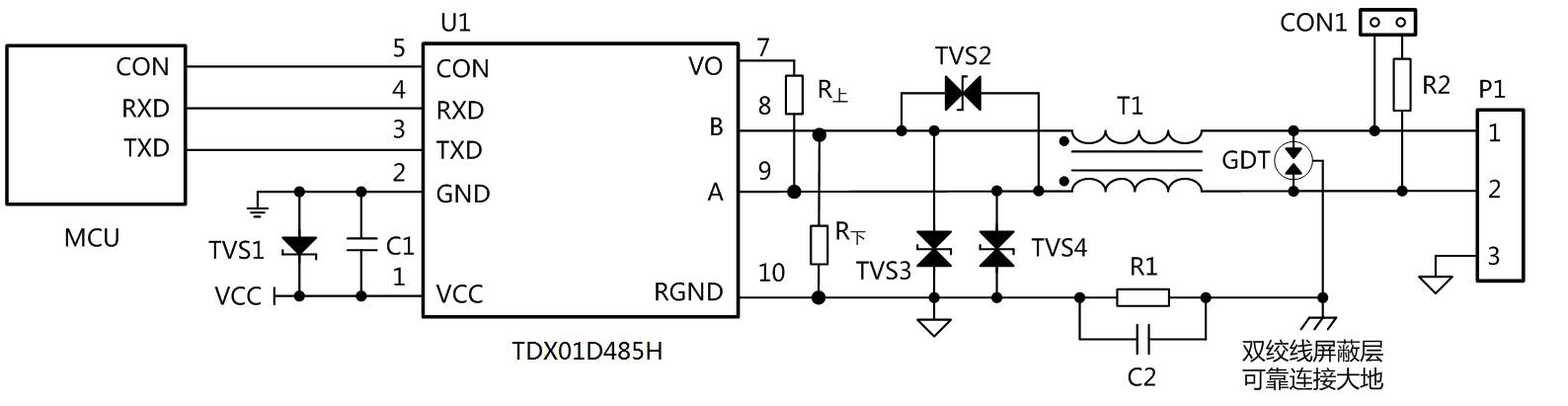

图 5. EMC推荐电路 |
若需要满足特定的浪涌等级要求，建议使用图5所示的推荐保护电路，表1给出了一组推荐的器件参数，推荐电路图和参数值只做参考，请根据实际情况来确定适当的参数值。
表1. EMC推荐参数 标号型号标号型号C110μF, 25VTVS1SMBJ5.0AC2102, 2KV, 1206TVS2SMBJ12CAGDT3RL090M-5-STVS3, TVS4SMBJ6.5CAR11MΩ, 1206T1B8279S0513N201R2120Ω, 1206U1TDx11D485H模块
|
产品使用注意事项
1 MCU IO口电平匹配
TD501D485H的TXD、RXD和CON脚接口匹配电平为5V，不支持3.3V系统电平；TD301D485H的TXD、RXD和CON脚接口匹配电平为3.3V，不支持5V系统电平。
2 模块RS485 .A-B总线电平阈值说明
从真值表特性可知，该系列嵌入式隔离RS-485收发器模块当A/B线差分电压大于等于-10mV 时，模块接收电平为高；当 A/B 线差分电压小于等于-200mV时，模块接收电平为低；当A/B 线差分电压大于-200mV且小于-10mV时，模块接收电平为不确定状态，设计时要确保模块接收不处于该状态。所以用户在设计或应用RS-485网络时，要根据实际情况来决定是否加120Ω终端电阻。使用原则：不管RS-485网络处于静态或动态情况，都必须保证A/B线差分电压不在-200mV与-10mV之间，否则会出现通讯错误的现象。
3 模块RS485收发数据控制引脚CON电平说明
从真值表特性可知，该系列嵌入式隔离RS-485收发器模块都是在CON脚为低电平时发送数据，CON脚为高电平时接收数据，与普通RS-485收发器芯片收发控制电平相反。因此，如果客户想改为与普通RS-485收发器芯片的收发控制电平相同，那么推荐用户在MCU与模块CON脚之间加一个反向电路。
4 模块引脚说明
模块6、未引出，未使用引脚7、10 时，请悬空此引脚；
用户使时一定要避免VO脚与RGNDRGND脚短路，否则会损坏模块，另外VO脚只用于上拉电阻路，不要用于其它电路供。
5 屏蔽线的使用
数据传输线请选用带屏蔽的双绞线，同一网络的屏蔽层请单点接大地；若要求RS-485网络具有更好的抗干扰能力，可使用双层屏蔽双绞线，每个节点的RGND连接至内屏蔽层，外屏蔽层再单点连接至大地。
